Установка радиатора

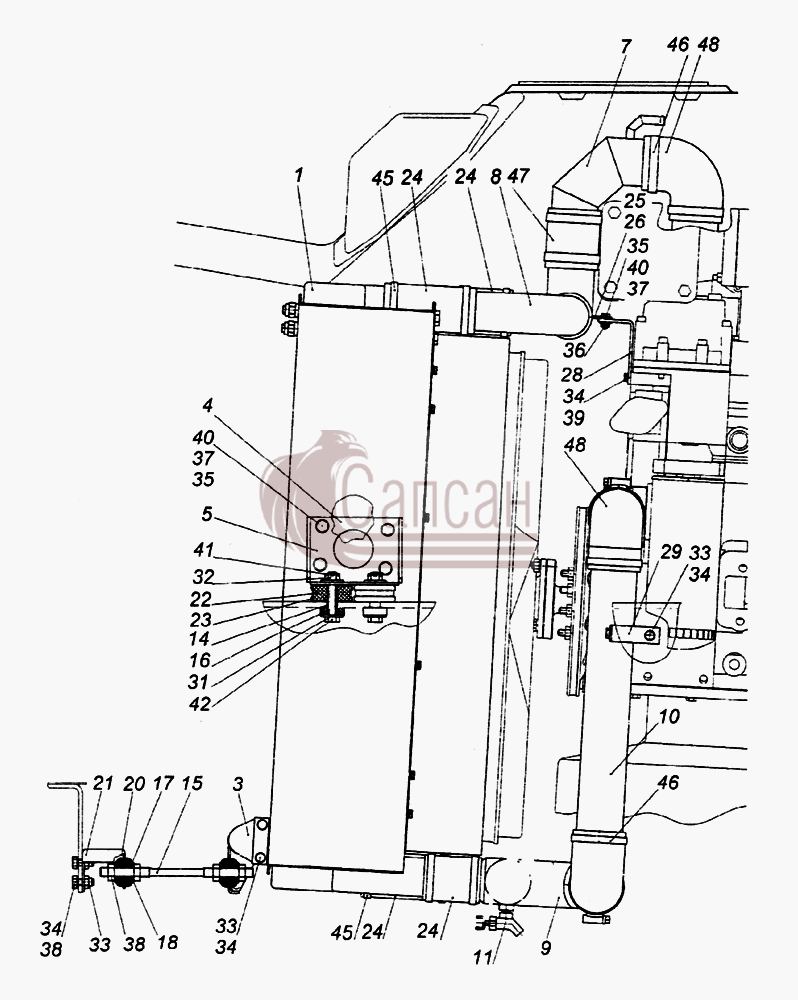

Установка радиатораКамАЗ 65226
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
1 6522-1301005-99 Блок радиаторов
3 6522-1302030-99 Кронштейн тяги задний с трубой
4 6522-1302077-99 Кронштейн подвески радиатора
5 6522-1302177-99 Кронштейн подвески радиатора
7 6522-1303020-99 Труба подводящая верхняя
8 6522-1303030-99 Труба подводящая нижняя
9 6522-1303040-99 Труба отводящая нижняя
10 6522-1303050-99 Труба отводящая верхняя
11 5320-8105010-01 Кран сливной в сборе
14 6522-1302031-99 Втулка распорная
15 6522-1302035-99 Тяга крепления радиатора
16 5320-1302037 Подушка крепления радиатора
17 6522-1302038-99 Чашка буфера тяги
18 6522-1302039-99 Втулка распорная
20 5320-1302040 Буфер тяги крепления радиатора
21 6522-1302047-99 Кронштейн тяги радиатора передний
22 5320-1302060 Подушка подвески радиатора
23 5320-1302062 Чашка подвески радиатора
24 6522-1303010-99 Рукав
25 5297-1303076 Хомут
26 5297-1303079 Прокладка хомута
28 6522-1303079-99 Кронштейн трубы подводящей нижней
29 6522-1303179-99 Кронштейн трубы отводящей верхней
31 252045 Шайба плоская 12х34 ОСТ 37.001.144-96
32 250977 Гайка М12х1,25-6Н ОСТ 37.001.108-93
33 251645 Гайка М8-6Н ОСТ 37.001.197-75
34 1/60432/21 Болт М8-6gх16
35 1/59705/21 Болт М10х1,25-6gх20
36 1/21647/11 Гайка М10х1,25-6Н
37 1/26386/01 Шайба плоская 10,6х18х2
38 1/05196/01 Шайба плоская 8х17
39 1/05166/77 Шайба 8 пружинная
40 1/05168/77 Шайба 10 пружинная
41 1/07336/01 Шплинт 3х25
42 853081 Болт М12х1,25-6gх70
45 TORRO 60-80/12 C7W1 Хомут TORRO 60-80/12 C7W1 ф.Norma
46 TORRO 60-80/12 C7W1 Хомут TORRO 60-80/12 C7W1 ф.Norma
47 0117-3148 Рукав ф.Deutz
48 0422-3348 Рукав ф.Deutz
