Система питания двигателя

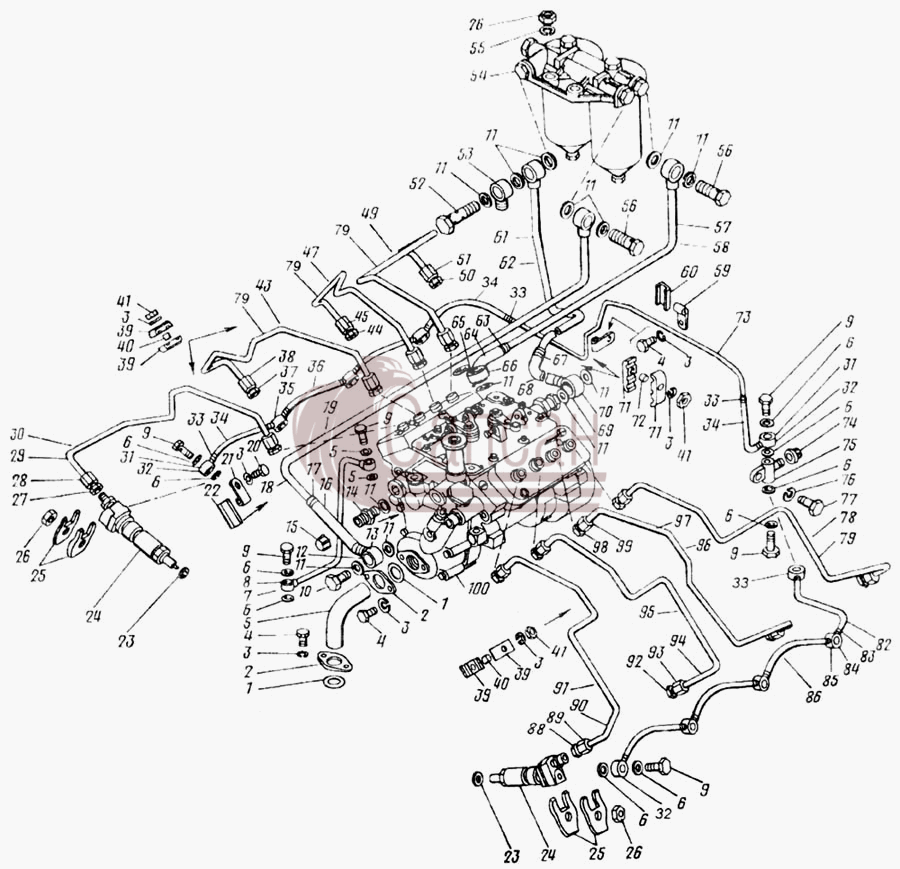

Система питания двигателяКамАЗ 65115
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
1 740.1111578 Кольцо уплотнительное крышки корпуса включателя
2 740.1111572 Фланец трубы отвода масла
3 1/05166/73 Шайба 8 пружинная
4 1/60432/21 Болт М8-6gх16
5 740.1111570 Трубка отвода масла
6 1/02844/60 Прокладка уплотнительная 10х16х1,5
7 740.1111568 Трубка подвода масла
8 870831 Заглушка 10 транспортная
9 870007 Болт М10х1,25-6gх23
10 870005 Болт М14х1,5-6gх30
11 1/02800/60 Прокладка уплотнительная 14х20х1,5
12 870830 Заглушка
13 740.1104430 Наконечник
14 870963 Штуцер
15 870825 Пробка М16х1,5 транспортная
16 740.1104432-01 Рукав 10, L=150
17 740.1104449 Муфта обжимная
18 740.1104424-50 Трубка топливная отводящая
19 740.11-1104422 Трубка отводящая топливного насоса
20 1/60434/21 Болт М8-6gх20
21 870920 Кляммер 13
22 740.3407034 Прокладка
23 870638 Шайба уплотнительная
24 273.1112010-30 Форсунка в сборе
25 740.1112163 Скоба крепления форсунки
26 1/21647/21 Гайка М10х1,25-6Н
27 870885 Пробка М14х1,5-6g
28 870904 Гайка накидная М14х1,5-6Н
29 740.1104340 Труба 7, L=516
30 740.11-1104324 Трубка топливная восьмой секции насоса высокого давления
31 870831 Заглушка 10 транспортная
32 740.1104367 Наконечник
33 740.1102251 Муфта обжимная
34 740.1114362-01 Рукав 4, L=145
35 740.1104365 Наконечник проходной
36 740.11-1104370-10 Трубка топливная дренажная форсунок правых головок
36 7403.1104370 Трубка дренажная форсунок правых головок блока
37 870885 Пробка М14х1,5-6g
38 870904 Гайка накидная М14х1,5-6Н
39 740.1104358 Скоба крепления топливных трубок
40 740.1104473-10 Втулка
41 1/61008/11 Гайка М8х1,25-6Н
42 740.1104404 Труба 7, L=485
43 740.11-1104322 Трубка топливная седьмой секции насоса высокого давления
44 870885 Пробка М14х1,5-6g
45 870904 Гайка накидная М14х1,5-6Н
46 740.1104404 Труба 7, L=485
47 740.11-1104320 Трубка топливная шестой секции насоса высокого давления
49 740.11-1104318 Трубка топливная пятой секции насоса высокого давления
50 870885 Пробка М14х1,5-6g
51 870904 Гайка накидная М14х1,5-6Н
52 870006 Болт М14х1,5х65,5
53 740.1104429 Наконечник
54 740.1117010 Фильтр тонкой очистки топлива в сборе
55 1/26014/73 Шайба 10 волнистая
56 870022 Болт М14х1,5-6gх48
57 740.1104428-50 Трубка топливная
58 740.11-1104426 Трубка топливная подводящая ТНВД
59 870931 Кляммер
60 740.1104336 Прокладка
61 740.1104385-50 Трубка низкого давления
62 740.11-1104384 Трубка топливная отводящая ТНВД
63 740.1104449 Муфта обжимная
64 740.1104432-01 Рукав 10, L=150
65 870830 Заглушка
66 740.1104430 Наконечник
67 740.1104449 Муфта обжимная
68 740.1104432-01 Рукав 10, L=150
69 870830 Заглушка
70 740.1104430 Наконечник
71 740.1104458 Скоба крепления топливных трубок
72 740.1104460-10 Втулка
73 740.1104372 Трубка топливная
74 870517 Гайка колпачковая
75 740.1104353 Тройник крепления топливных трубок
76 1/05168/73 Шайба 10 пружинная
77 1/59707/21 Болт М10х1,25-6gх25
78 740.11-1104310 Трубка топливная первой секции насоса высокого давления
79 740.11-1104308 Труба 7, L=618
80 870904 Гайка накидная М14х1,5-6Н
81 870885 Пробка М14х1,5-6g
82 7403.1104350 Рукав 4, L=295
83 740.1104451 Муфта обжимная
84 870831 Заглушка 10 транспортная
85 740.1104365 Наконечник проходной
86 740.11-1104346-10 Трубка топливная дренажная форсунок левых головок
86 7403.1104346 Трубка топливная дренажная форсунок левых головок
88 870885 Пробка М14х1,5-6g
89 870904 Гайка накидная М14х1,5-6Н
90 740.1104404 Труба 7, L=485
91 740.11-1104316 Трубка топливная четвертой секции насоса высокого давления
92 870885 Пробка М14х1,5-6g
93 870904 Гайка накидная М14х1,5-6Н
94 740.1104340 Труба 7, L=516
95 740.11-1104314 Трубка топливная третьей секции насоса высокого давления
96 740.1104340 Труба 7, L=516
97 740.11-1104312 Трубка топливная второй секции насоса высокого давления
98 870885 Пробка М14х1,5-6g
99 870904 Гайка накидная М14х1,5-6Н
100 337.1111005-42 Топливный насос высокого давления в сборе
