| № поз. |
Номер детали |
Наименование детали |
|
|

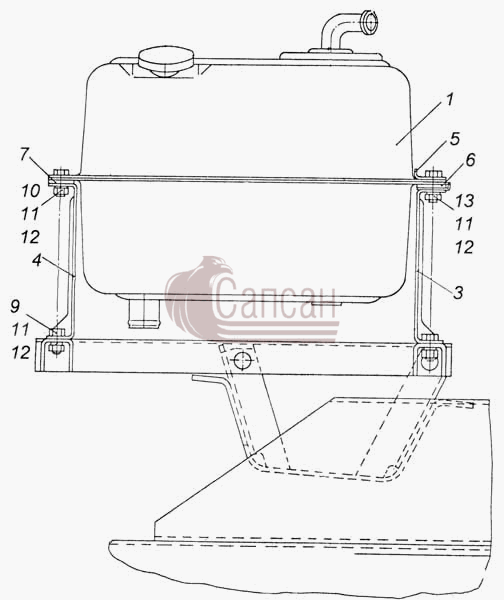

5511-8608001-10
|
Установка бака масляного
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Бак масляный
Порядковый номер детали: 001
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
5511-8608010-02
|
Бак масляный в сборе
Кол-во на "": 1
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Бак масляный
Порядковый номер детали: 010
|
|
3
|
5511-8608094-10
|
Кронштейн
Кол-во на "": 1
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Бак масляный
Порядковый номер детали: 094
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
5511-8608095-10
|
Кронштейн
Кол-во на "": 1
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Бак масляный
Порядковый номер детали: 095
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
5511-8608096
|
Пластина
Кол-во на "": 2
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Бак масляный
Порядковый номер детали: 096
|
|
6
|
5511-8608097
|
Прокладка
Кол-во на "": 1
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Бак масляный
Порядковый номер детали: 097
|
|
7
|
5511-8608098
|
Прокладка
Кол-во на "": 2
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Бак масляный
Порядковый номер детали: 098
|
|
9
|
1/59705/21
|
Болт М10х1,25-6gх20
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
10
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
11
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 7
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 7
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
13
|
1/13069/21
|
Болт М10х1,25-6gх30
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
