Фильтр центробежный очистки масла

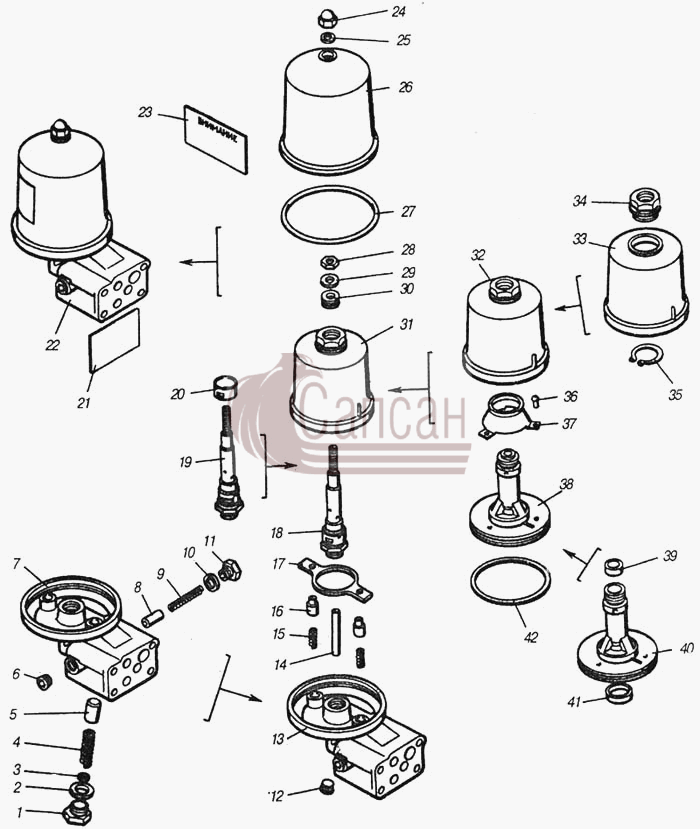

Фильтр центробежный очистки маслаКамАЗ 4310 (каталог 2004 г)
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
1 740-1017043 Пробка клапана перепускного
2 1/02634/60 Прокладка 22х28х1,5
3 1/26444/01 Шайба плоская 6х15х1
4 740-1017058 Пружина клапана пропускного
5 740-1017176 Плунжер клапана пропускного
6 870882 Пробка коническая транспортная КГ 3/8"
7 740-1017020-30 Корпус
8 740-1017178 Плунжер клапана сливного
9 740-1017048 Пружина клапана сливного
10 1/02574/60 Прокладка 20х26х1,5
11 740-1017042 Пробка
12 870882 Пробка коническая транспортная КГ 3/8"
13 740-1017018-30 Корпус в сборе
14 740-1017206-20 Трубка отвода масла
15 740-1017540 Пружина стопора
16 740-1017538 Палец стопора
17 740-1017536 Пластина стопора
18 740-1017030-30 Ось ротора в сборе
19 740-1017031-30 Ось
20 740-1017032-20 Экран
21 Пленка клеящая 75х105 Пленка клеящая 75х105
22 740-1017010-30 Фильтр центробежный очистки масла в сборе
23 740-1017252 Табличка инструкционная
24 1/40562/21 Гайка глухая М12х1,25
25 1/05200/01 Шайба плоская 12х22х3
26 740-1017250-30 Колпак фильтра
27 740-1307075-10 Кольцо уплотнительное
28 1/61036/21 Гайка М12х1,25
29 740-1017222 Шайба упорная 12,2х26х2,8
30 740-1017220 Подшипник
31 740-1017180-30 Ротор фильтра в сборе
32 740-1017240-30 Клапан ротора в сборе
33 740-1017242-30 Колпак
34 740-1017196-30 Гайка
35 14-1701067 Кольцо переднего подшипника
36 1/05340/50 Заклепка ТТ 5х14
37 740-1017244-20 Отражатель
38 740-1017184-30 Ротор с втулками в сборе
39 740-1017198-30 Втулка верхняя
40 740-1017185-30 Ротор
41 740-1017200-30 Втулка нижняя
42 740-1105075 Кольцо уплотнительное
