| № поз. |
Номер детали |
Наименование детали |
|
|

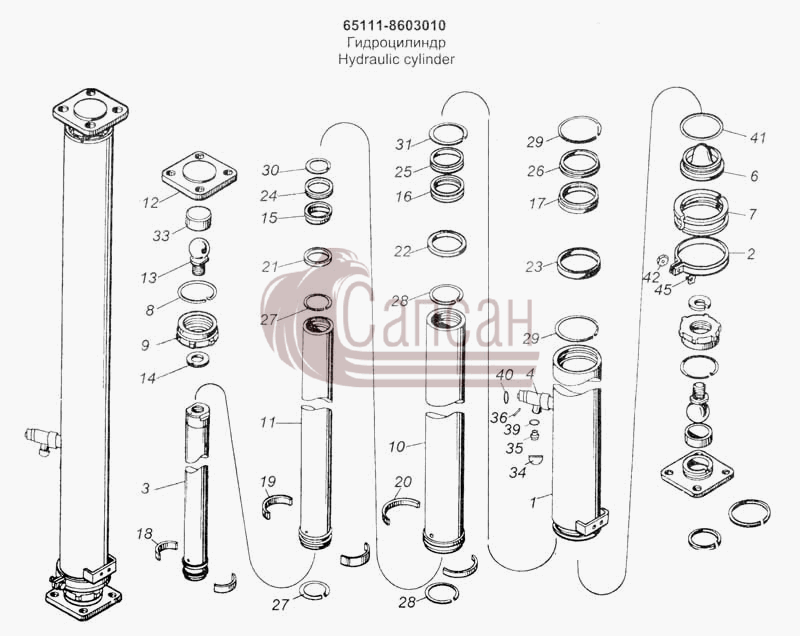

65111-8603010
|
Гидроцилиндр
Модель: 65111
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 010
|
|
1
|
65111-8603015
|
Корпус гидроцилиндра
Кол-во на "": 1
Модель: 65111
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 015
|
|
2
|
8560-8603350-01
|
Хомут
Кол-во на "": 1
Модель: 8560
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 350
|
|
3
|
65111-8603125
|
Плунжер
Кол-во на "": 1
Модель: 65111
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 125
|
|
4
|
6520-8603200-02
|
Замедлитель
Кол-во на "": 1
Модель: 6520
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 200
|
|
6
|
8560-8603328-01
|
Днище гидроцилиндра
Кол-во на "": 1
Модель: 8560
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 328
|
|
7
|
8560-8603326-01
|
Полукольца обоймы
Кол-во на "": 2
Модель: 8560
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 326
|
|
8
|
5511-8603077
|
Кольцо стопорное
Кол-во на "": 2
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 077
|
|
9
|
5511-8603098
|
Гайка
Кол-во на "": 2
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 098
|
|
10
|
65111-8603101
|
Плунжер
Кол-во на "": 1
Модель: 65111
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 101
|
|
11
|
5511-8603103-30
|
Плунжер
Кол-во на "": 1
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 103
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
5511-8603146
|
Опора гидроцилиндра
Кол-во на "": 2
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 146
|
|
13
|
5511-8603147
|
Головка шаровая
Кол-во на "": 2
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 147
|
|
14
|
5511-8603154
|
Шайба стопорная
Кол-во на "": 2
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 154
|
|
15
|
13.8603401-30
|
Направляющая
Кол-во на "": 1
Модель: 13
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 401
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
16
|
14.8603401-30
|
Направляющая
Кол-во на "": 1
Модель: 14
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 401
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
17
|
15.8603401-30
|
Направляющая
Кол-во на "": 1
Модель: 15
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 401
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
18
|
13.8603402
|
Направляющая нижняя
Кол-во на "": 2
Модель: 13
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 402
|
|
19
|
14.8603402
|
Направляющая нижняя
Кол-во на "": 2
Модель: 14
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 402
|
|
20
|
15.8603402
|
Направляющая нижняя
Кол-во на "": 2
Модель: 15
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 402
|
|
21
|
13.8603403-11
|
Манжета
Кол-во на "": 1
Модель: 13
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 403
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
22
|
14.8603403-11
|
Манжета
Кол-во на "": 1
Модель: 14
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 403
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
23
|
15.8603403-11
|
Манжета
Кол-во на "": 1
Модель: 15
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 403
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
24
|
13.8603404-24
|
Чистильщик
Кол-во на "": 1
Модель: 13
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 404
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
25
|
14.8603404-24
|
Чистильщик
Кол-во на "": 1
Модель: 14
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 404
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
26
|
15.8603404-24
|
Чистильщик
Кол-во на "": 1
Модель: 15
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 404
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
27
|
13.8603407-01
|
Кольцо упорное
Кол-во на "": 2
Модель: 13
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 407
|
|
28
|
14.8603407-01
|
Кольцо упорное
Кол-во на "": 2
Модель: 14
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 407
|
|
29
|
15.8603407-01
|
Кольцо упорное
Кол-во на "": 2
Модель: 15
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 407
|
|
30
|
13.8603408
|
Кольцо разрезное
Кол-во на "": 1
Модель: 13
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 408
|
|
31
|
14.8603408
|
Кольцо разрезное
Кол-во на "": 1
Модель: 14
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 408
|
|
33
|
15.8603553-10
|
Вкладыш
Кол-во на "": 2
Модель: 15
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 553
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
34
|
5511-8607086
|
Пробка транспортная
Кол-во на "": 1
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: 8607
Порядковый номер детали: 086
|
|
35
|
65115-8609101
|
Штуцер
Кол-во на "": 1
Модель: 65115
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Маслопроводы
Порядковый номер детали: 101
|
|
36
|
ОГК67-02.002
|
Штифт
Кол-во на "": 1
|
|
39
|
024-028-25-2-2
|
Кольцо ГОСТ 9833-73
Кол-во на "": 1
|
|
40
|
045-050-30-2-2
|
Кольцо ГОСТ 9833-73
Кол-во на "": 1
|
|
41
|
115-121-36-2-2
|
Кольцо ГОСТ 9833-73
Кол-во на "": 1
|
|
42
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
43
|
870851
|
Шайба замковая 10
Кол-во на "": 1
Покрытие: без покрытия
|
