| № поз. |
Номер детали |
Наименование детали |
|
|

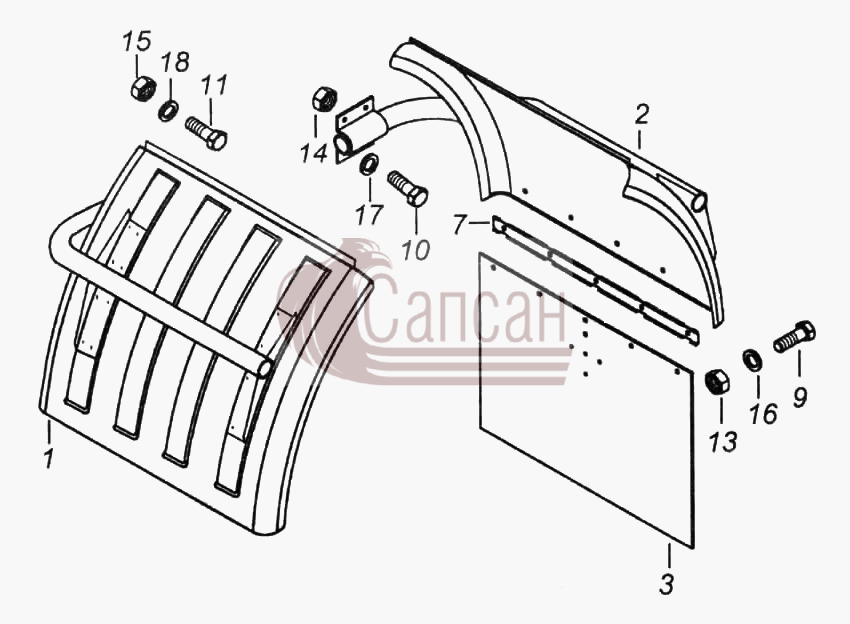

4Э6522-8404004-10
|
Установка задних крыльев правая
Модель: 4Э6522
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 004
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
4Э6522-8404004-20
|
Установка задних крыльев правая
Модель: 4Э6522
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 004
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
4Э6522-8404005
|
Установка задних крыльев левая
Модель: 4Э6522
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 005
|
|
|
4Э6522-8404005-20
|
Установка задних крыльев левая
Модель: 4Э6522
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 005
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
4Э6522-8404014
|
Крыло заднее N 1 правое
Кол-во на "": 1
Модель: 4Э6522
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 014
|
|
1
|
4Э6522-8404014-10
|
Крыло заднее N1 правое
Кол-во на "": 1
Модель: 4Э6522
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 014
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
4Э6522-8404015
|
Крыло заднее N 1 левое
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 4Э6522
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 015
|
|
2
|
4Э6520-8404016
|
Крыло заднее N 2 правое
Кол-во на "": 1
Модель: 4Э6520
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 016
|
|
2
|
4Э6522-8404016-20
|
Крыло заднее N2 правое
Кол-во на "": 1
Модель: 4Э6522
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 016
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
4Э6522-8404017
|
Крыло заднее N 2 левое
Кол-во на "": 1
Кол-во на "": 1
Модель: 4Э6522
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 017
|
|
2
|
4Э6522-8404017-20
|
Крыло заднее N2 левое
Кол-во на "": 1
Модель: 4Э6522
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 017
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
5513-8404311
|
Фартук крыла
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5513
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 311
|
|
7
|
5513-8404326
|
Планка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5513
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 326
|
|
9
|
1/09024/21
|
Болт М6-6gх20
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
10
|
1/59709/21
|
Болт М10х1,25-6gх35
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
11
|
1/59811/21
|
Болт М16х1,5-6gх60
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
1/13762/21
|
Болт М16х1,5-6gх35
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
13
|
1/58962/21
|
Гайка М6-6Н
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
14
|
1/21647/21
|
Гайка М10х1,25-6Н
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
1/21641/21
|
Гайка М16х1,5-6Н
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/05164/77
|
Шайба 6 пружинная
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
17
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
18
|
1/05172/77
|
Шайба 16 пружинная
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
