| № поз. |
Номер детали |
Наименование детали |
|
|

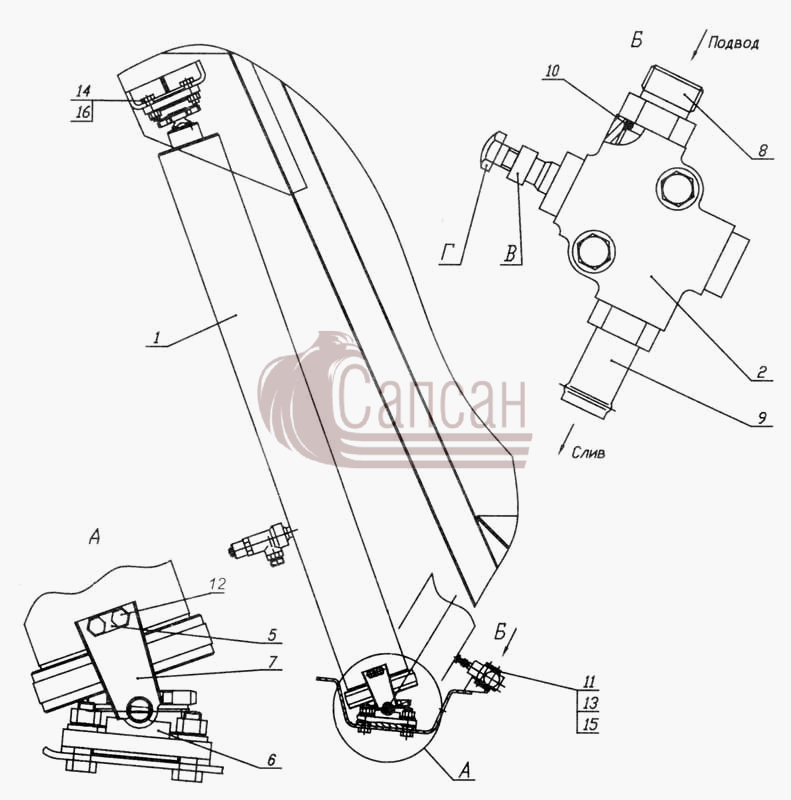

65111-8603001
|
Установка гидроцилиндра
Модель: 65111
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 001
|
|
1
|
65111-8603010
|
Гидроцилиндр
Кол-во на "": 1
Модель: 65111
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 010
|
|
2
|
5511-8614010-10
|
Клапан ограничительный
Кол-во на "": 1
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: 8614
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
5511-8600030
|
Пластина стопорная
Кол-во на "": 1
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: 8600
Порядковый номер детали: 030
|
|
6
|
65111-8603031
|
Ограничитель
Кол-во на "": 1
Модель: 65111
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 031
|
|
7
|
5511-8600034
|
Кулиса
Кол-во на "": 1
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: 8600
Порядковый номер детали: 034
|
|
8
|
5511-8607033
|
Штуцер
Кол-во на "": 1
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: 8607
Порядковый номер детали: 033
|
|
9
|
5511-8607048
|
Штуцер
Кол-во на "": 1
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: 8607
Порядковый номер детали: 048
|
|
10
|
Кольцо 021-025-25-2-2 ГОСТ833-73
|
Кольцо 021-025-25-2-2 ГОСТ833-73
Кол-во на "": 2
|
|
11
|
1/60442/21
|
Болт М8-6gх50
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
1/59703/21
|
Болт М10х1,25-6gх16
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
13
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
14
|
1/21641/11
|
Гайка М16х1,5-6Н
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
16
|
1/05172/71
|
Шайба пружинная 16
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: цинкование
|
