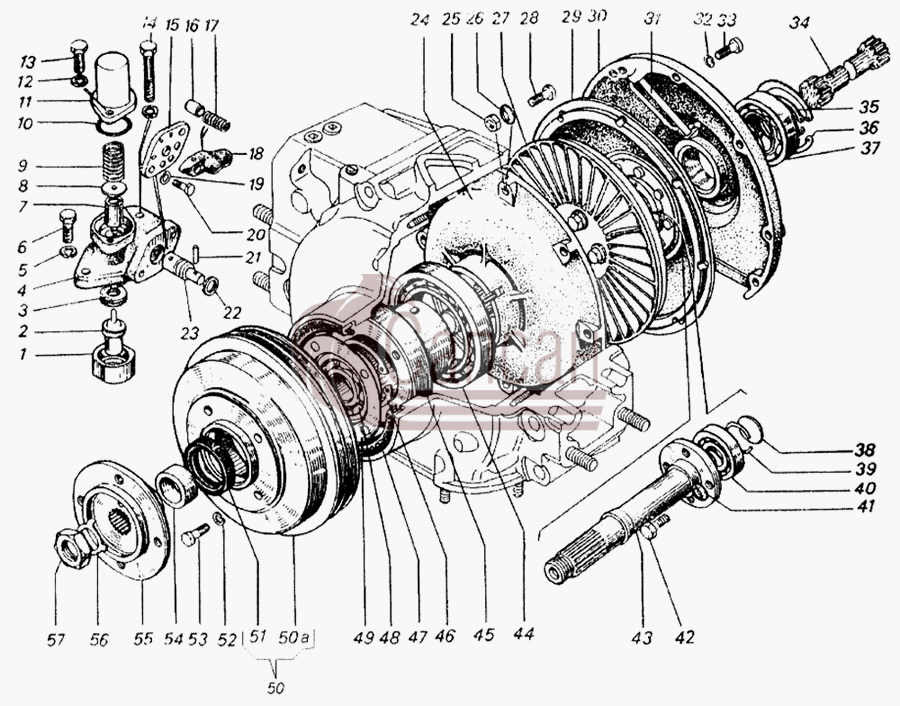

| № поз. |
Номер детали |
Наименование детали |
|
1
|
740.1318250
|
Гайка крепления термосилового датчика
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 250
|
|
2
|
ТС103-1306090-10
|
Датчик термосиловой с поршнем в сборе
Кол-во на "": 1
Модель: ТС103
Группа: Система охлаждения
Подгруппа: Термостат
Порядковый номер детали: 090
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
740.1318252
|
Шайба регулировочная
Кол-во на "": 8
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 252
|
|
4
|
740.1318212
|
Корпус включателя в сборе
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 212
|
|
5
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
6
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
7
|
740.1318225
|
Золотник
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 225
|
|
8
|
1/35504/01
|
Шайба
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
9
|
2101-1703086
|
Пружина рычага переключения передач
Модель: 2101
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 086
|
|
10
|
740.1111578
|
Кольцо уплотнительное крышки корпуса включателя
Кол-во на "": 1
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 578
|
|
11
|
740.1318234
|
Крышка корпуса включателя
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 234
|
|
12
|
1/05164/73
|
Шайба 6 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
13
|
1/09022/21
|
Болт М6-6gх16
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
14
|
1/60442/21
|
Болт М8-6gх50
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
740.1318242
|
Крышка пробки крана
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 242
|
|
16
|
740.1318246
|
Фиксатор рычага пробки крана
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 246
|
|
17
|
740.1318248
|
Пружина фиксатора
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 248
|
|
18
|
740.1318244
|
Рычаг пробки крана
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 244
|
|
19
|
1/05164/73
|
Шайба 6 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
20
|
1/09022/21
|
Болт М6-6gх16
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
21
|
258925
|
Штифт 3х16
Кол-во на "": 1
Покрытие: без покрытия
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия: 84-85 - штифты
Вид покрытия: 1 - цинковое с хроматированием (цинкование и пассивирование(П29)
|
|
22
|
33.1110394
|
Кольцо уплотнительное пробки крана
Кол-во на "": 1
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Ограничитель частоты вращения коленчатого вала двигателя
Порядковый номер детали: 394
|
|
23
|
740.1318238
|
Пробка крана включателя
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 238
|
|
24
|
740.1318032
|
Колесо ведущее гидромуфты
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 032
|
|
25
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
26
|
1/11980/73
|
Шайба пружинная коническая 8х15
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
27
|
740.1318046
|
Колесо ведомое гидромуфты
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 046
|
|
28
|
1/60438/21
|
Болт М8-6gх30
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
29
|
740.1318028
|
Вал ведущий с кожухом в сборе
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 028
|
|
30
|
740.1318075
|
Корпус подшипника гидромуфты
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 075
|
|
31
|
740.1318080
|
Трубка корпуса подшипника гидромуфты
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 080
|
|
32
|
1/05166//73
|
Шайба пружинная
Кол-во на "": 7
|
|
33
|
870353
|
Винт М8-6gх35
Кол-во на "": 7
Покрытие: без покрытия
|
|
34
|
740.1318082
|
Вал привода гидромуфты
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 082
|
|
35
|
740.1318066
|
Кольцо упорное
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 066
|
|
36
|
740.1318064
|
Кольцо упорное
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 064
|
|
37
|
853941
|
Подшипник 207А
Кол-во на "": 1
Покрытие: без покрытия
ОКПО класс: 46 Подшипники качения
ОКПО подкласс: 1 Подшипники качения шариковые
|
|
38
|
740.1318084
|
Шайба ограничительная
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 084
|
|
39
|
740.1318086
|
Кольцо стопорное
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 086
|
|
40
|
740.1318043(204К3)
|
Подшипник шариковый задний
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 043
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
41
|
1/11980/77
|
Шайба 8 коническая пружинная
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия: 90-99 - детали, соединяющие трубопроводы, резьбовые пробки
Вид покрытия: 6 - фосфатное с промасливанием (П2)
|
|
42
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
43
|
740.1318040
|
Вал ведомый гидромуфты
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 040
|
|
44
|
740.1318174-10(114)
|
Подшипник шариковый
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 174
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
45
|
740.1318162
|
Вал шкива привода вентилятора
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 162
|
|
46
|
862806
|
Кольцо Б 62 ГОСТ 13943-68
Кол-во на "": 1
Покрытие: без покрытия
|
|
47
|
740.1318166-01
|
Манжета с пружиной в сборе
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 166
|
|
48
|
864713(305)
|
Подшипник шариковый передний
Кол-во на "": 1
Покрытие: без покрытия
|
|
49
|
740.1318182-10
|
Прокладка шкива привода генератора и водяного насоса
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 182
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
50
|
740.1318158
|
Шкив привода генератора с манжетой в сборе
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 158
|
|
50
|
740.1318160
|
Шкив привода генератора
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 160
|
|
51
|
740.1318186-01
|
Манжета с пружиной в сборе
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 186
|
|
52
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
53
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
54
|
740.1318194
|
Втулка манжеты
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Гидромуфта привода вентилятора
Порядковый номер детали: 194
|
|
55
|
740.1308035
|
Ступица вентилятора
Кол-во на "": 1
Модель: 740
Группа: Система охлаждения
Подгруппа: Вентилятор
Порядковый номер детали: 035
|
|
56
|
870864
|
Шайба стопорная
Кол-во на "": 1
Покрытие: без покрытия
|
|
57
|
1/07268/21
|
Гайка низкая М22х1,5-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
