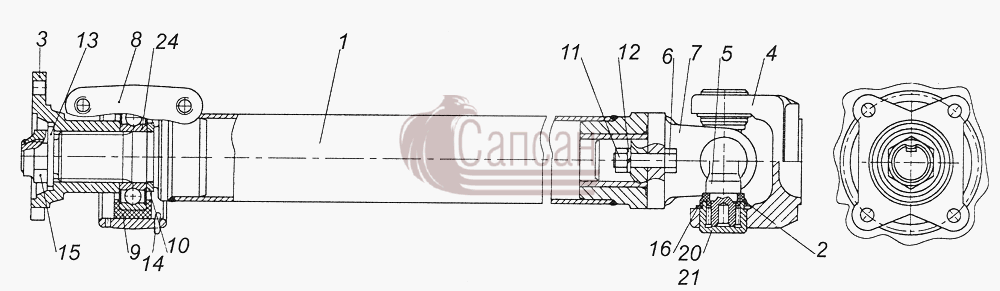

| № поз. |
Номер детали |
Наименование детали |
|
1
|
43501-4502115
|
Вал карданный лебедки
Кол-во на "": 1
Модель: 43501
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 115
|
|
2
|
4310-4502032
|
Сальник в сборе
Кол-во на "": 4
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 032
|
|
3
|
4310-4204074-10
|
Фланец промежуточного карданного вала лебедки
Кол-во на "": 1
Модель: 4310
Группа: Спецоборудование
Подгруппа: 4204
Порядковый номер детали: 074
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
4310-4502023
|
Фланец
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 023
|
|
5
|
4310-4502030
|
Крестовина
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 030
|
|
6
|
4310-4502051
|
Болт
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 051
|
|
7
|
4310-4502149-10
|
Вилка
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 149
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
4310-4502217
|
Кронштейн
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 217
|
|
9
|
4310-4502219
|
Подушка опоры
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 219
|
|
10
|
4310-4502237
|
Шайба
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 237
|
|
11
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 1
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 1
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
13
|
1/05204/01
|
Шайба плоская 21х35х4
Кол-во на "": 1
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
14
|
1/07964/01
|
Шплинт разводной 3х20
Кол-во на "": 1
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
853503
|
Гайка фланца
Кол-во на "": 1
Покрытие: без покрытия
|
|
16
|
862805
|
Кольцо упорное
Кол-во на "": 4
Покрытие: без покрытия
|
|
20
|
4641111148
|
Подшипник 704902К6УС10 роликовый игольчатый с одним наружным кольцом ТУ ВМИПП 065-99
Кол-во на "": 4
Подгруппа: 4641
Порядковый номер детали: 111
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
21
|
4510495000200
|
Подшипник 704902УС10 роликовый игольчатый с одним наружным кольцом ТУ ВНИПП 065-99
Кол-во на "": 4
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 495
|
|
24
|
4619835452
|
Подшипник 180206 С9 шариковый радиальный однорядный с двумя уплотнениями ГОСТ 520-89
Кол-во на "": 1
Подгруппа: 4619
Порядковый номер детали: 835
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
