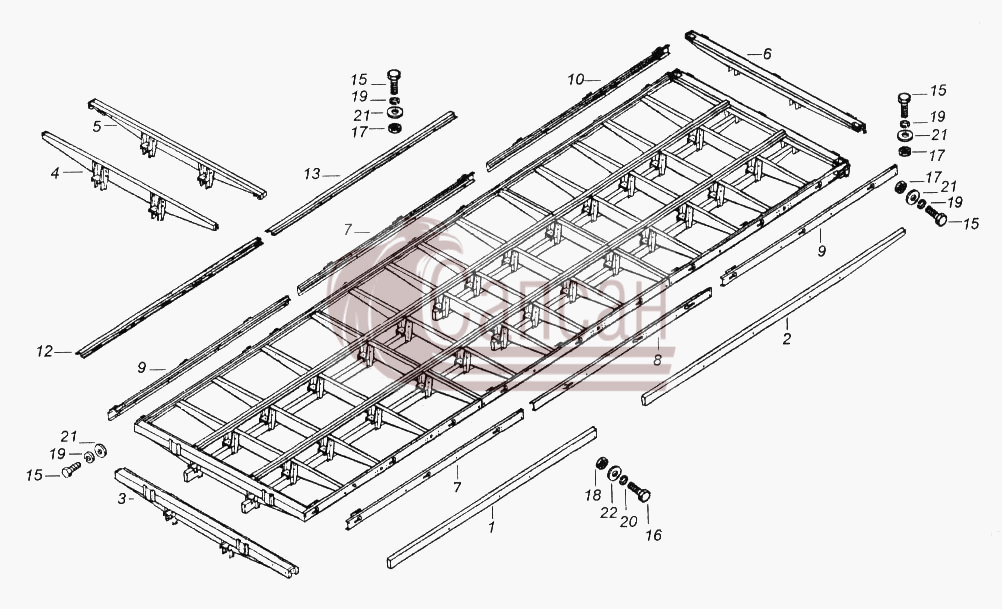

| № поз. |
Номер детали |
Наименование детали |
|
1
|
65117-8501024-70
|
Брус продольный передний
Кол-во на "": 2
Модель: 65117
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 024
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
65117-8501028-70
|
Брус продольный задний
Кол-во на "": 2
Модель: 65117
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 028
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
53215-8501110-70
|
Балка передняя
Кол-во на "": 1
Модель: 53215
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 110
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
53215-8501124-70
|
Балка N1
Кол-во на "": 11
Модель: 53215
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 124
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
53215-8501150-70
|
Балка N3
Кол-во на "": 2
Модель: 53215
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 150
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
53215-8501155-70
|
Балка задняя
Кол-во на "": 1
Модель: 53215
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 155
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
65117-8522050-70
|
Обвязка боковая средняя правая
Кол-во на "": 1
Модель: 65117
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 050
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
65117-8522051-70
|
Обвязка боковая средняя левая
Кол-во на "": 1
Модель: 65117
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 051
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
65117-8522054-70
|
Обвязка боковая передняя правая
Кол-во на "": 2
Модель: 65117
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 054
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
10
|
65117-8522055-70
|
Обвязка боковая передняя левая
Кол-во на "": 2
Модель: 65117
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 055
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
65117-8501187-70
|
Усилитель пола передний
Кол-во на "": 4
Модель: 65117
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 187
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
13
|
65117-8501188-70
|
Усилитель пола средний
Кол-во на "": 2
Модель: 65117
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 188
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
15
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 132
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/59716/21
|
Болт М10х1,25-6gх90
Кол-во на "": 60
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 124
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
18
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 60
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 132
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
20
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 60
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
21
|
1/26427/01
|
Шайба плоская 8,45х12х1
Кол-во на "": 132
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
22
|
1/26386/01
|
Шайба плоская 10,6х18х2
Кол-во на "": 60
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
