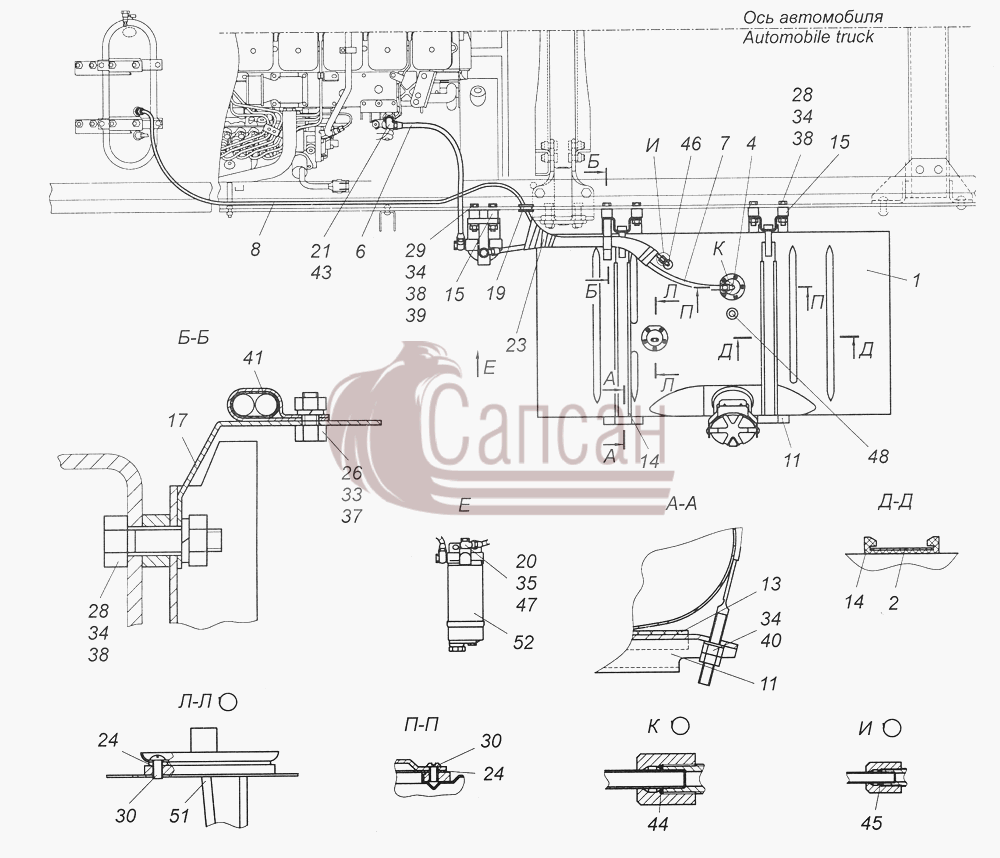

4308-1100010 Установка топливных баков, ФГОТ и топливопроводов

4308-1100010 Установка топливных баков, ФГОТ и топливопроводовКамАЗ-4308 (2008)
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
1 5511-1101010-10 Бак топливный
2 5320-1101110-20 Хомут крепления топливного бака
4 65115-1104012 Трубка приемная с фильтром в сборе
6 53215-3506055 Трубка
7 53215-3506067 Трубка
8 53205-3506156 Трубка
11 5320-1101104-10 Кронштейн крепления топливного бака
13 55102-1101109 Прокладка кронштейна крепления топливного бака
14 541121-1101115 Прокладка хомута крепления топливного бака
15 43118-1101119-20 Проставка
17 5320-1104083 Кронштейн крепления топливных трубопроводов
19 5320-3703301 Втулка проходная
20 541121-1104274 Наконечник
21 4308-1104415 Угольник ввертный
23 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
24 5320-3827013 Прокладка датчика
26 1/60432/21 Болт М8-6gх16
28 1/55409/21 Болт М12х1,25-6gх55
29 1/55411/21 Болт М12х1,25-6gх65
30 1/03892/01 Винт М5-6gх8
33 1/61008/11 Гайка М8х1,25-6Н
34 1/61015/11 Гайка М12х1,25-6Н
35 1/02800/60 Прокладка уплотнительная 14х20х1,5
37 1/05166/77 Шайба 8 пружинная
38 1/05170/77 Шайба 12 пружинная
39 1/05200/01 Шайба плоская 12х22х3
40 1/26469/01 Шайба плоская 12,6х28х3
41 853890 Хомут специальный
43 853968 Штуцер ввертный
44 864273 Кольцо уплотнительное
45 864269 Кольцо уплотнительное
46 864822 Угольник ввертный
47 870005 Болт М14х1,5-6gх30
48 870882 Пробка коническая транспортная КГ 3/8"
51 4573824459 Датчик указателя уровня топлива СЯМИ 407611-114-01
52 45104110100290 Влагоотделитель FS 9398
