| № поз. |
Номер детали |
Наименование детали |
|
|

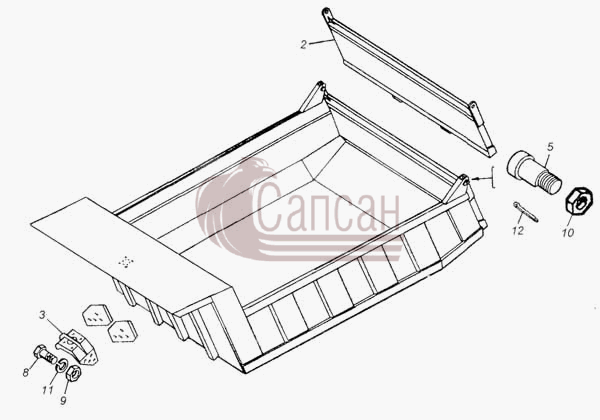

65111-8500020-10
|
Платформа
Модель: 65111
Группа: Платформа
Подгруппа: Платформа в сборе
Порядковый номер детали: 020
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
65111-8500010-10
|
Платформа
Кол-во на "": 1
Модель: 65111
Группа: Платформа
Подгруппа: Платформа в сборе
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
65111-8503010
|
Борт задний
Кол-во на "": 1
Модель: 65111
Группа: Платформа
Подгруппа: Борт задний платформы
Порядковый номер детали: 010
|
|
3
|
5511-8504130
|
Кронштейн гидроцилиндра
Кол-во на "": 1
Модель: 5511
Группа: Платформа
Подгруппа: Борт передний платформы
Порядковый номер детали: 130
|
|
5
|
5511-8503066
|
Палец 24
Кол-во на "": 2
Модель: 5511
Группа: Платформа
Подгруппа: Борт задний платформы
Порядковый номер детали: 066
|
|
8
|
1/13762/21
|
Болт М16х1,5-6gх35
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
9
|
1/21641/11
|
Гайка М16х1,5-6Н
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
10
|
853514
|
Гайка М24х1,5-6Н
Кол-во на "": 2
Покрытие: без покрытия
|
|
11
|
1/05172/72
|
Шайба пружинная 16
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: хромирование
|
|
12
|
1/07350/01
|
Шплинт 4,7х50
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
