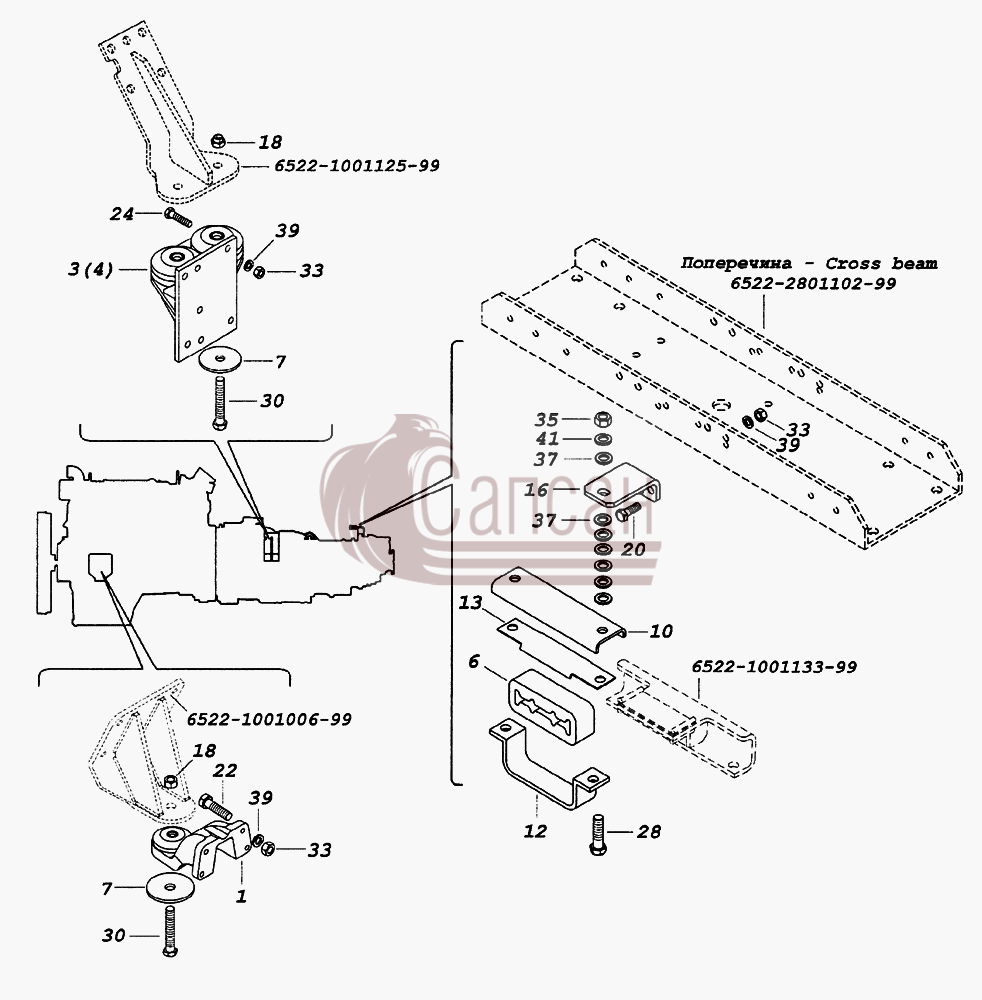

| № поз. |
Номер детали |
Наименование детали |
|
|
6522-1001006-99
|
Кронштейн крепления силового агрегата передний
Модель: 6522
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 006
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
6522-1001125-99
|
Кронштейн крепления силового агрегата задний
Модель: 6522
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 125
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
6522-1001133-99
|
Кронштейн поддерживающей опоры
Модель: 6522
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 133
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
6522-2801102-99
|
Поперечина N3
Модель: 6522
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 102
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
53205-1001015
|
Кронштейн передней опоры силового агрегата в сборе
Кол-во на "": 2
Модель: 53205
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 015
|
|
3
|
6522-1001048-99
|
Кронштейн задней опоры левый
Кол-во на "": 1
Модель: 6522
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 048
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
6522-1001049-99
|
Кронштейн задней опоры правый
Кол-во на "": 1
Модель: 6522
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 049
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
5320-1001179
|
Подушка поддерживающей опоры силового агрегата
Кол-во на "": 1
Модель: 5320
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 179
|
|
7
|
53205-1001071
|
Шайба опорная
Кол-во на "": 6
Модель: 53205
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 071
|
|
10
|
6522-1001171-99
|
Балка поддерживающей опоры
Кол-во на "": 1
Модель: 6522
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 171
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
6522-1001185-99
|
Обойма подушки поддерживающей опоры силового агрегата
Кол-во на "": 1
Модель: 6522
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 185
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
13
|
6522-1001187-99
|
Накладка подушки поддерживающей опоры силового агрегата
Кол-во на "": 1
Модель: 6522
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 187
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
16
|
6522-1001173-99
|
Кронштейн балки поддерживающей опоры силового агрегата
Кол-во на "": 2
Модель: 6522
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 173
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
18
|
251649
|
Гайка М16х1,5-6Н ОСТ 37.001.197-97
Кол-во на "": 6
Покрытие: без покрытия
|
|
20
|
1/55405/21
|
Болт М12х1,25-6gх35
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
22
|
1/55407/21
|
Болт М12х1,25-6gх45
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
1/55408/21
|
Болт М12х1,25-6gх50
Кол-во на "": 14
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
27
|
1/58405/31
|
Болт М16х1,5-6gх50
Кол-во на "": 10
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
28
|
1/59811/21
|
Болт М16х1,5-6gх60
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
30
|
1/59818/21
|
Болт М16х1,5-6gх100
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
33
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 26
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
35
|
1/21641/11
|
Гайка М16х1,5-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
37
|
1/05202/01
|
Шайба плоская 16,8х28х3
Кол-во на "": 14
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
39
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 22
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
41
|
1/05172/77
|
Шайба 16 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
