| № поз. |
Номер детали |
Наименование детали |
|
|

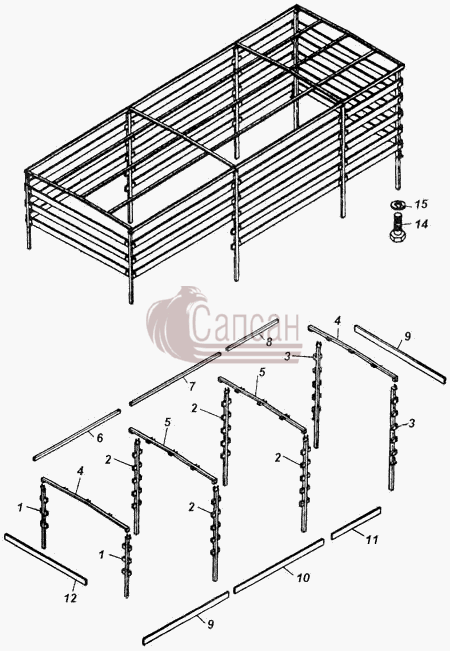

53212-8508008
|
Каркас тента в сборе
Модель: 53212
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 008
|
|
1
|
53212-8508120
|
Стойка N 1 правая
Кол-во на "": 1
Модель: 53212
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 120
|
|
1
|
53212-8508121
|
Стойка N 1 левая
Кол-во на "": 1
Модель: 53212
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 121
|
|
2
|
53212-8508160
|
Стойка N 2
Кол-во на "": 4
Модель: 53212
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 160
|
|
3
|
53212-8508172
|
Стойка N 3 правая в сборе
Кол-во на "": 1
Модель: 53212
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 172
|
|
3
|
53212-8508173
|
Стойка N 3 левая в сборе
Кол-во на "": 1
Модель: 53212
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 173
|
|
4
|
5320-8508110
|
Дуга N 1
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 110
|
|
5
|
5320-8508154
|
Дуга N 2
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 154
|
|
6
|
5320-8508202
|
Распорка N2 дуг каркаса тента
Кол-во на "": 5
Модель: 5320
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 202
|
|
7
|
53212-8508202
|
Распорка N2 дуг каркаса тента
Кол-во на "": 5
Модель: 53212
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 202
|
|
8
|
53212-8508203
|
Распорка N2 дуг каркаса тента
Кол-во на "": 5
Модель: 53212
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 203
|
|
9
|
53212-8508227
|
Доска N 1
Кол-во на "": 12
Модель: 53212
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 227
|
|
10
|
5320-8508231
|
Доска N З
Кол-во на "": 8
Модель: 5320
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 231
|
|
11
|
53212-8508229
|
Доска N 2
Кол-во на "": 8
Модель: 53212
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 229
|
|
12
|
5320-8508225
|
Доска каркаса тента передняя в сборе
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 225
|
|
14
|
1/13943/21
|
Болт М14х1,5-6gх45
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
1/05171/77
|
Шайба 14 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
