| № поз. |
Номер детали |
Наименование детали |
|
|

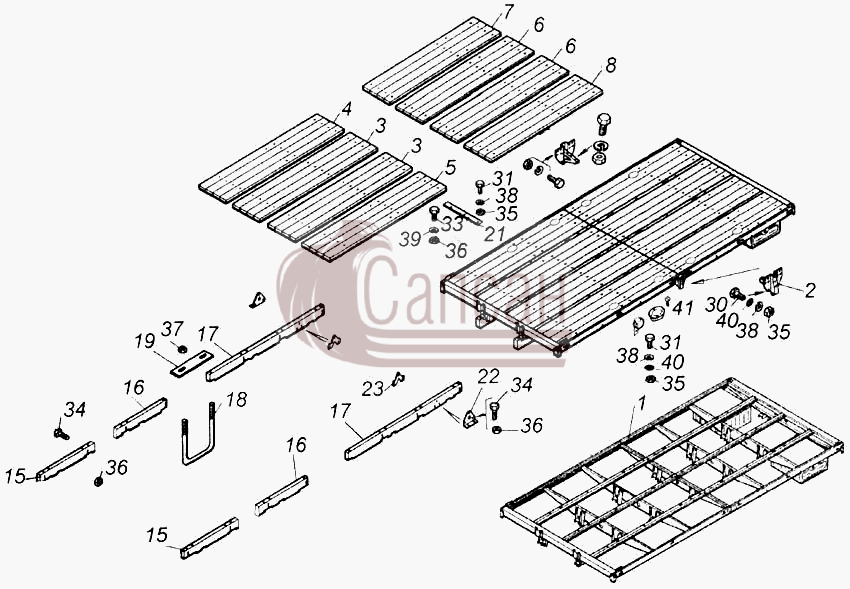

431007-8501010
|
Основание платформы
Модель: 431007
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 010
|
|
1
|
431007-8501016
|
Каркас основания платформы
Кол-во на "": 1
Модель: 431007
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 016
|
|
2
|
5320-8502050
|
Направляющая стойки
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 050
|
|
3
|
431007-8522030
|
Щит N1 настила пола
Кол-во на "": 2
Модель: 431007
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 030
|
|
4
|
431007-8522032
|
Щит N1 настила пола крайний прав.
Кол-во на "": 1
Модель: 431007
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 032
|
|
5
|
431007-8522033
|
Щит N1 настила пола крайний левый
Кол-во на "": 1
Модель: 431007
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 033
|
|
6
|
532007-8522040
|
Щит N2 настила пола
Кол-во на "": 2
Модель: 532007
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 040
|
|
7
|
431007-8522042
|
Щит N2 настила пола крайний прав
Кол-во на "": 1
Модель: 431007
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 042
|
|
8
|
431007-8522043
|
Щит N2 настила пола крайний левый
Кол-во на "": 1
Модель: 431007
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 043
|
|
9
|
4310-8525051
|
Крюк с ушком
Кол-во на "": 8
Модель: 4310
Группа: Платформа
Подгруппа: 8525
Порядковый номер детали: 051
|
|
15
|
532127-8501024
|
Брус продольный передний
Кол-во на "": 2
Модель: 532127
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 024
|
|
16
|
532007-8501026
|
Брус продольный средний
Кол-во на "": 2
Модель: 532007
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 026
|
|
17
|
431007-8501027
|
Брус продольный задний
Кол-во на "": 2
Модель: 431007
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 027
|
|
18
|
5320-8501033
|
Хомут крепления балки к продольному брусу
Кол-во на "": 14
Модель: 5320
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 033
|
|
19
|
5320-8501035
|
Прокладка хомута
Кол-во на "": 14
Модель: 5320
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 035
|
|
21
|
5320-8502072
|
Усилитель поперечной балки
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 072
|
|
22
|
5320-8521114
|
Угольник фиксирующий платформу верхний
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 114
|
|
23
|
5320-8521117
|
Прокладка под головки болтов
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 117
|
|
25
|
4310-8525054
|
Гнездо узла крепления
Кол-во на "": 8
Модель: 4310
Группа: Платформа
Подгруппа: 8525
Порядковый номер детали: 054
|
|
30
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
31
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 18
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
33
|
1/59705/21
|
Болт М10х1,25-6gх20
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
34
|
853014
|
Болт М10х1,25-6gх90
Кол-во на "": 20
Покрытие: без покрытия
|
|
35
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 26
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
36
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 24
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
37
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 56
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
38
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 26
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
39
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
40
|
1/26467/01
|
Шайба плоская 8х20х2
Кол-во на "": 24
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
41
|
247591
|
Шуруп 6х25
Кол-во на "": 32
Покрытие: без покрытия
|
