| № поз. |
Номер детали |
Наименование детали |
|

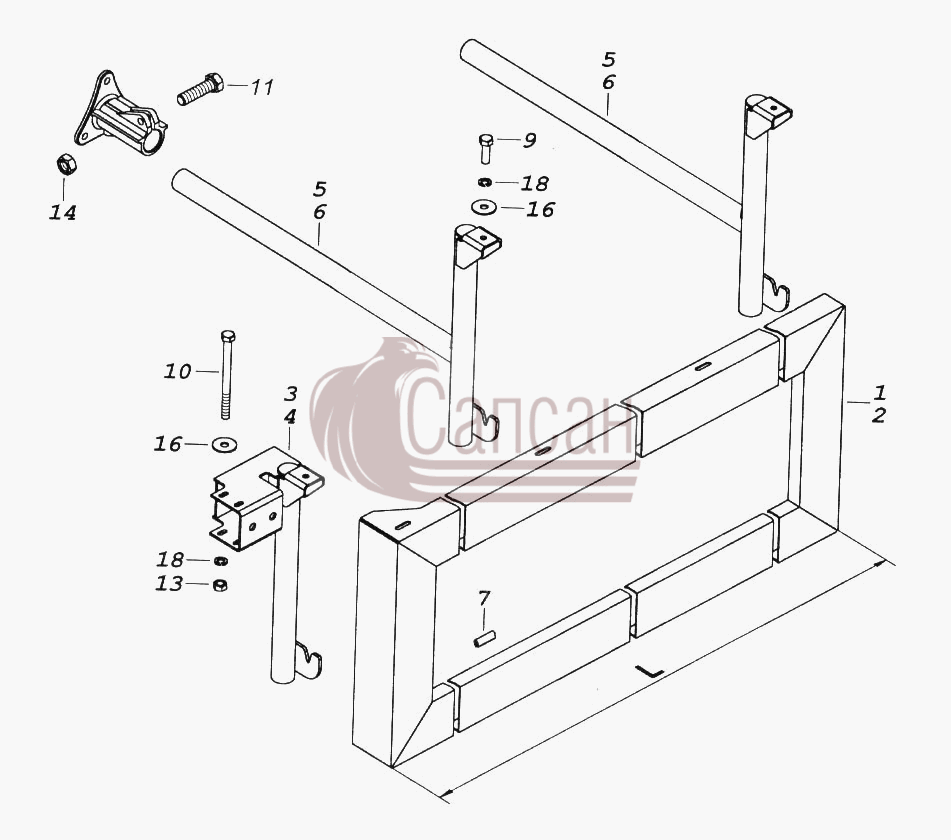

1
|
65117-8410008
|
Ограждение правое
Кол-во на "": 1
Модель: 65117
Группа: Оперение
Подгруппа: 8410
Порядковый номер детали: 008
|
|
2
|
65117-8410009
|
Ограждение левое
Кол-во на "": 1
Модель: 65117
Группа: Оперение
Подгруппа: 8410
Порядковый номер детали: 009
|
|
3
|
65117-8410020
|
Стойка передняя правая
Кол-во на "": 1
Модель: 65117
Группа: Оперение
Подгруппа: 8410
Порядковый номер детали: 020
|
|
4
|
65117-8410021
|
Стойка передняя левая
Кол-во на "": 1
Модель: 65117
Группа: Оперение
Подгруппа: 8410
Порядковый номер детали: 021
|
|
5
|
65117-8410024
|
Стойка задняя правая
Кол-во на "": 2
Модель: 65117
Группа: Оперение
Подгруппа: 8410
Порядковый номер детали: 024
|
|
6
|
65117-8410025
|
Стойка задняя левая
Кол-во на "": 2
Модель: 65117
Группа: Оперение
Подгруппа: 8410
Порядковый номер детали: 025
|
|
7
|
65115-8410079
|
Прокладка кронштейна бруса
Кол-во на "": 6
Модель: 65115
Группа: Оперение
Подгруппа: 8410
Порядковый номер детали: 079
|
|
8
|
5410-8404151
|
Держатель заднего крыла
Кол-во на "": 4
Модель: 5410
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 151
|
|
9
|
1/60438/21
|
Болт М8-6gх30
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
10
|
1/60454/21
|
Болт М8-6gх110
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
11
|
1/55407/21
|
Болт М12х1,25-6gх45
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
13
|
1/61023/11
|
Гайка М8-6Н низкая
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
14
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/26470/01
|
Шайба плоская 8,45х25х2,5
Кол-во на "": 14
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
18
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 10
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
