| № поз. |
Номер детали |
Наименование детали |
|
|

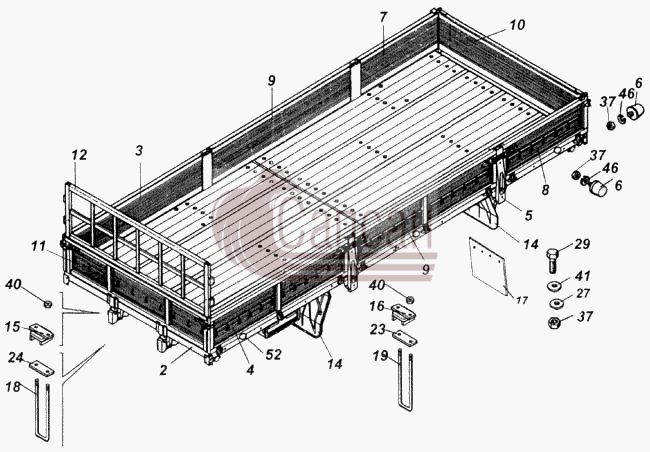

43118-8500010-31
|
Платформа
Модель: 43118
Группа: Платформа
Подгруппа: Платформа в сборе
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
43118-8501010-31
|
Основание платформы в сборе
Кол-во на "": 1
Модель: 43118
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
53212-8502010
|
Борт N 1 боковой правый в сборе
Кол-во на "": 1
Модель: 53212
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 010
|
|
4
|
53212-8502011
|
Борт N1 боковой левый в сборе
Кол-во на "": 1
Модель: 53212
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 011
|
|
5
|
5320-8502040
|
Стойка бокового борта в сборе
Кол-во на "": 4
Модель: 5320
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 040
|
|
6
|
5320-5001106
|
Буфер рессоры задней подвески кабины в сборе
Кол-во на "": 14
Модель: 5320
Группа: Кабина (Кузов)
Подгруппа: Крепление кабины (кузова)
Порядковый номер детали: 106
|
|
7
|
53212-8502100
|
Борт N3 боковой правый в сборе
Кол-во на "": 1
Модель: 53212
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 100
|
|
8
|
53212-8502101
|
Борт N 3 боковой левый в сборе
Кол-во на "": 1
Модель: 53212
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 101
|
|
9
|
53212-8502102
|
Борт N 2 боковой в сборе
Кол-во на "": 2
Модель: 53212
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 102
|
|
10
|
5320-8503010
|
Борт задний в сборе
Кол-во на "": 1
Модель: 5320
Группа: Платформа
Подгруппа: Борт задний платформы
Порядковый номер детали: 010
|
|
11
|
53212-8504010
|
Борт передний в сборе
Кол-во на "": 1
Модель: 53212
Группа: Платформа
Подгруппа: Борт передний платформы
Порядковый номер детали: 010
|
|
12
|
53212-8504140
|
Надставка переднего борта
Кол-во на "": 1
Модель: 53212
Группа: Платформа
Подгруппа: Борт передний платформы
Порядковый номер детали: 140
|
|
14
|
5320-8511053
|
Брызговик задний в сборе
Кол-во на "": 4
Модель: 5320
Группа: Платформа
Подгруппа: Брызговики платформы
Порядковый номер детали: 053
|
|
15
|
5320-8521086
|
Обойма хомута с накладкой N1
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 086
|
|
16
|
5320-8521090
|
Обойма хомута с накладкой
Кол-во на "": 10
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 090
|
|
17
|
43105-8403185-10
|
Щиток грязевой нижний
Кол-во на "": 2
Модель: 43105
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 185
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
18
|
5320-8521082
|
Хомут крепления платформы к раме
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 082
|
|
19
|
5320-8521083
|
Хомут N 2
Кол-во на "": 10
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 083
|
|
23
|
5320-8521089
|
Стяжка
Кол-во на "": 10
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 089
|
|
24
|
5320-8521091
|
Стяжка хомута N1
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 091
|
|
27
|
5320-3721466
|
Шайба буферная
Кол-во на "": 8
Модель: 5320
Группа: Электрооборудование
Подгруппа: Сигналы звуковые
Порядковый номер детали: 466
|
|
29
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
37
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 52
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
40
|
251648
|
Гайка М14х1,5-6Н ОСТ 37.001.197-75
Кол-во на "": 24
Покрытие: без покрытия
|
|
41
|
1/26467/01
|
Шайба плоская 8х20х2
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
52
|
ФП316
|
Световозвращатель с желтой линзой
Кол-во на "": 6
|
