| № поз. |
Номер детали |
Наименование детали |
|
|

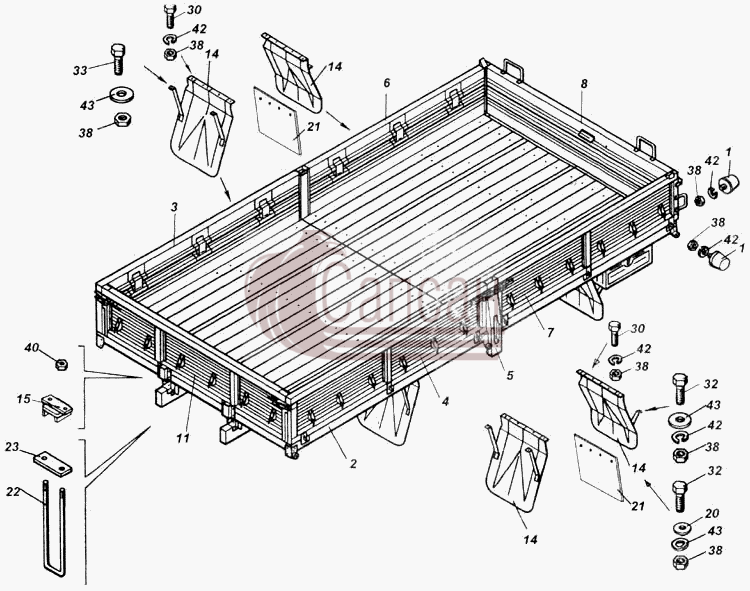

432607-8500010
|
Платформа
Модель: 432607
Группа: Платформа
Подгруппа: Платформа в сборе
Порядковый номер детали: 010
|
|
1
|
5320-5001106
|
Буфер рессоры задней подвески кабины в сборе
Кол-во на "": 10
Модель: 5320
Группа: Кабина (Кузов)
Подгруппа: Крепление кабины (кузова)
Порядковый номер детали: 106
|
|
2
|
432607-8501010
|
Основание платформы
Кол-во на "": 1
Модель: 432607
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 010
|
|
3
|
4326-8502010-10
|
Борт N1 боковой правый
Кол-во на "": 1
Модель: 4326
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
4310-8502011
|
Борт N1 боковой левый в сборе
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 011
|
|
5
|
5320-8502040
|
Стойка бокового борта в сборе
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 040
|
|
6
|
4310-8502100
|
Борт N2 боковой правый в сборе
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 100
|
|
7
|
4310-8502101
|
Борт N2 боковой левый в сборе
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 101
|
|
8
|
4310-8503010
|
Борт задний в сборе
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: Борт задний платформы
Порядковый номер детали: 010
|
|
11
|
4326-8504010-10
|
Борт передний
Кол-во на "": 1
Модель: 4326
Группа: Платформа
Подгруппа: Борт передний платформы
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
14
|
5320-8511053
|
Брызговик задний в сборе
Кол-во на "": 4
Модель: 5320
Группа: Платформа
Подгруппа: Брызговики платформы
Порядковый номер детали: 053
|
|
15
|
5320-8521090
|
Обойма хомута с накладкой
Кол-во на "": 8
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 090
|
|
20
|
5320-3721466
|
Шайба буферная
Кол-во на "": 8
Модель: 5320
Группа: Электрооборудование
Подгруппа: Сигналы звуковые
Порядковый номер детали: 466
|
|
21
|
43105-8503185-10
|
Щиток грязевой задней части крыла
Кол-во на "": 2
Модель: 43105
Группа: Платформа
Подгруппа: Борт задний платформы
Порядковый номер детали: 185
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
22
|
5320-8521083
|
Хомут N 2
Кол-во на "": 8
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 083
|
|
23
|
5320-8521089
|
Стяжка
Кол-во на "": 8
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 089
|
|
30
|
210378
|
Болт М8х6gх16
Кол-во на "": 22
Покрытие: без покрытия
|
|
32
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
33
|
1/60436/21
|
Болт М8-6gх25
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
38
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 50
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
39
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
40
|
251648
|
Гайка М14х1,5-6Н ОСТ 37.001.197-75
Кол-во на "": 16
Покрытие: без покрытия
|
|
42
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 36
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
43
|
1/26467/01
|
Шайба плоская 8х20х2
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
