| № поз. |
Номер детали |
Наименование детали |
|
|
43114-8403009-51
|

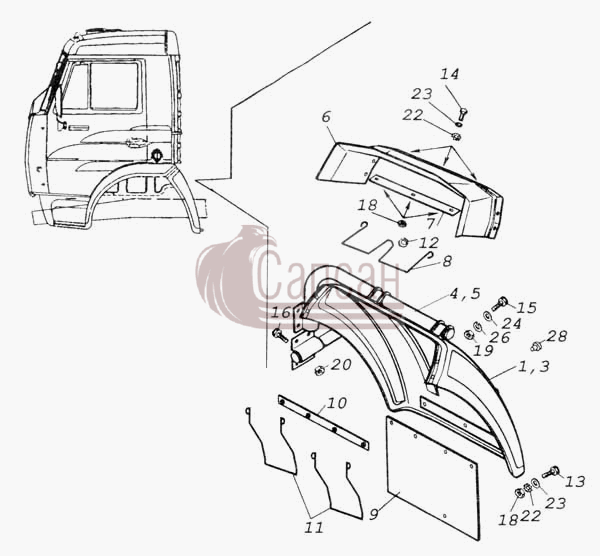

Установка задней части переднего крыла левая
Кол-во на "": 1
Модель: 43114
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 009
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
43114-8403020-50
|
Задняя часть переднего крыла правая в сборе
Кол-во на "": 1
Модель: 43114
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 020
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
43114-8403021-50
|
Задняя часть переднего крыла левая в сборе
Кол-во на "": 1
Модель: 43114
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 021
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
43114-8403152-50
|
Кронштейн крепления задней части крыла правый
Кол-во на "": 1
Модель: 43114
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 152
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
43114-8403153-50
|
Кронштейн крепления задней части крыла правый
Кол-во на "": 1
Модель: 43114
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 153
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
43105-8403172
|
Брызговик
Кол-во на "": 1
Модель: 43105
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 172
|
|
7
|
43105-8403174
|
Планка крепления брызговика
Кол-во на "": 1
Модель: 43105
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 174
|
|
8
|
5325-8403176
|
Опора брызговика
Кол-во на "": 1
Модель: 5325
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 176
|
|
9
|
43105-8403185-10
|
Щиток грязевой нижний
Кол-во на "": 1
Модель: 43105
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 185
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
10
|
43114-8403186
|
Планка грязевого щитка
Кол-во на "": 1
Модель: 43114
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 186
|
|
11
|
5325-8403188
|
Опора грязевого фартука
Кол-во на "": 2
Модель: 5325
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 188
|
|
12
|
5325-8403190
|
Держатель
Кол-во на "": 1
Модель: 5325
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 190
|
|
13
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
14
|
1/60438/21
|
Болт М8-6gх30
Кол-во на "": 5
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
1/59705/21
|
Болт М10х1,25-6gх20
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
18
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 13
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
251646
|
Гайка М10х1,25-6Н ОСТ 37.001.197-75
Кол-во на "": 8
Покрытие: без покрытия
|
|
22
|
1/06156/73
|
Шайба 8 зубчатая
Кол-во на "": 13
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
23
|
1/26470/01
|
Шайба плоская 8,45х25х2,5
Кол-во на "": 13
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
1/26386/01
|
Шайба плоская 10,6х18х2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
26
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
28
|
864309
|
Пробка транспортная
Кол-во на "": 4
Покрытие: без покрытия
|
