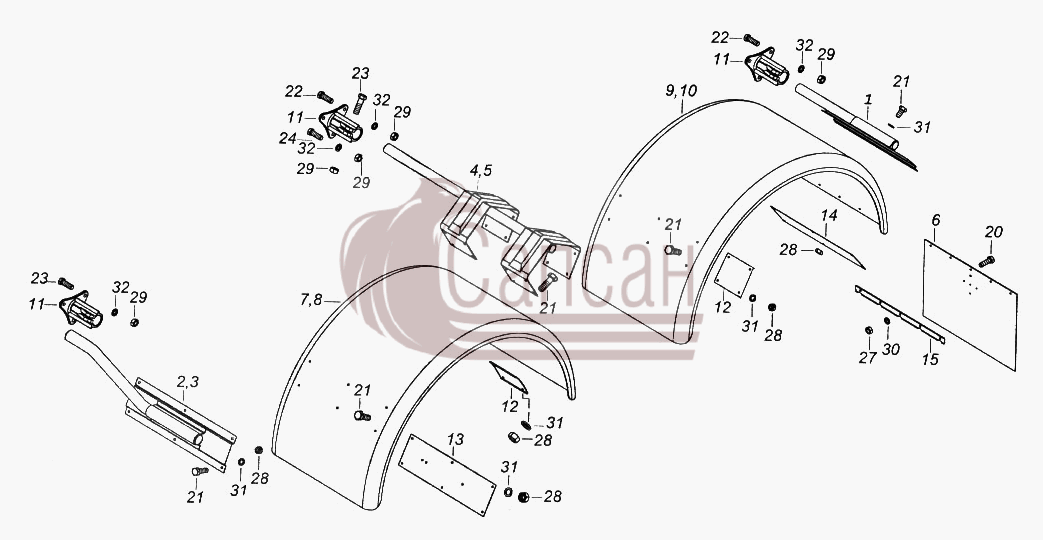

| № поз. |
Номер детали |
Наименование детали |
|
1
|
65116-8404141
|
Кронштейн крыла задний
Кол-во на "": 2
Модель: 65116
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 141
|
|
2
|
65116-8404142
|
Кронштейн крыла передний правый
Кол-во на "": 1
Модель: 65116
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 142
|
|
3
|
65116-8404143
|
Кронштейн крыла передний левый
Кол-во на "": 1
Модель: 65116
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 143
|
|
4
|
65116-8404156
|
Кронштейн крыла средний правый
Кол-во на "": 1
Модель: 65116
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 156
|
|
5
|
65116-8404157
|
Кронштейн крыла средний левый
Кол-во на "": 1
Модель: 65116
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 157
|
|
6
|
5513-8404311
|
Фартук крыла
Кол-во на "": 2
Модель: 5513
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 311
|
|
7
|
65116-8404012
|
Крыло заднее N1 правое
Кол-во на "": 1
Модель: 65116
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 012
|
|
8
|
65116-8404013
|
Крыло заднее N1 левое
Кол-во на "": 1
Модель: 65116
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 013
|
|
9
|
65116-8404014
|
Крыло заднее N2 правое
Кол-во на "": 1
Модель: 65116
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 014
|
|
10
|
65116-8404015
|
Крыло заднее N2 левое
Кол-во на "": 1
Модель: 65116
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 015
|
|
11
|
5410-8404151
|
Держатель заднего крыла
Кол-во на "": 6
Модель: 5410
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 151
|
|
12
|
5513-8404194
|
Пластина
Кол-во на "": 8
Модель: 5513
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 194
|
|
13
|
65116-8404318
|
Пластина
Кол-во на "": 2
Модель: 65116
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 318
|
|
14
|
65116-8404319
|
Пластина
Кол-во на "": 2
Модель: 65116
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 319
|
|
15
|
5513-8404326
|
Планка
Кол-во на "": 2
Модель: 5513
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 326
|
|
20
|
1/09026/21
|
Болт М6-6gх25
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
21
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 56
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
22
|
1/55405/21
|
Болт М12х1,25-6gх35
Кол-во на "": 10
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
23
|
1/55407/21
|
Болт М12х1,25-6gх45
Кол-во на "": 12
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
1/55409/21
|
Болт М12х1,25-6gх55
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
27
|
1/58962/11
|
Гайка М6-6Н
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
28
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 56
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
29
|
1/61036/11
|
Гайка М12х1,25-6Н
Кол-во на "": 24
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
30
|
1/05164/77
|
Шайба 6 пружинная
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
31
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 56
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
32
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 18
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
