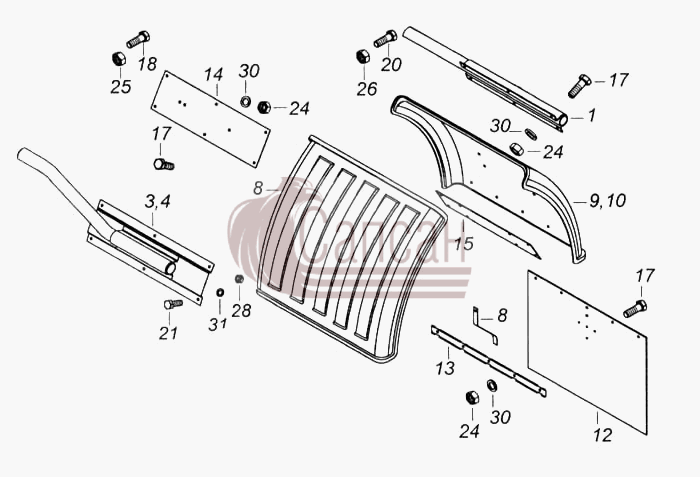

| № поз. |
Номер детали |
Наименование детали |
|
1
|
5460-8404151-30
|
Кронштейн крыла задний
Кол-во на "": 2
Модель: 5460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 151
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
5460-8404152-30
|
Кронштейн крыла передний прав.
Кол-во на "": 1
Модель: 5460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 152
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
5460-8404153-30
|
Кронштейн крыла передний лев.
Кол-во на "": 1
Модель: 5460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 153
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
43105-8403188
|
Опора грязевого щитка
Кол-во на "": 10
Модель: 43105
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 188
|
|
9
|
5460-8404015-30
|
Крыло заднее N1
Кол-во на "": 2
Модель: 5460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 015
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
10
|
5460-8404016-30
|
Крыло заднее N2 правое
Кол-во на "": 1
Модель: 5460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 016
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
11
|
5460-8404017-30
|
Крыло заднее N2 левое
Кол-во на "": 1
Модель: 5460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 017
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
6520-8404190
|
Фартук заднего крыла
Кол-во на "": 2
Модель: 6520
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 190
|
|
13
|
6520-8404192
|
Планка крепления фартука
Кол-во на "": 2
Модель: 6520
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 192
|
|
14
|
5325-8404319
|
Пластина
Кол-во на "": 2
Модель: 5325
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 319
|
|
15
|
5460-8404321-30
|
Пластина
Кол-во на "": 2
Модель: 5460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 321
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
17
|
1/09026/21
|
Болт М6-6gх25
Кол-во на "": 34
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
18
|
1/60446/21
|
Болт М8-6gх70
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
1/55406/21
|
Болт М12х1,25-6gх40
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 34
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
25
|
251645
|
Гайка М8-6Н ОСТ 37.001.197-75
Кол-во на "": 2
Покрытие: без покрытия
|
|
26
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
30
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 34
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
35
|
1/05196/01
|
Шайба плоская 8х17
Кол-во на "": 10
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
