| № поз. |
Номер детали |
Наименование детали |
|
|
5360-8500008-70
|

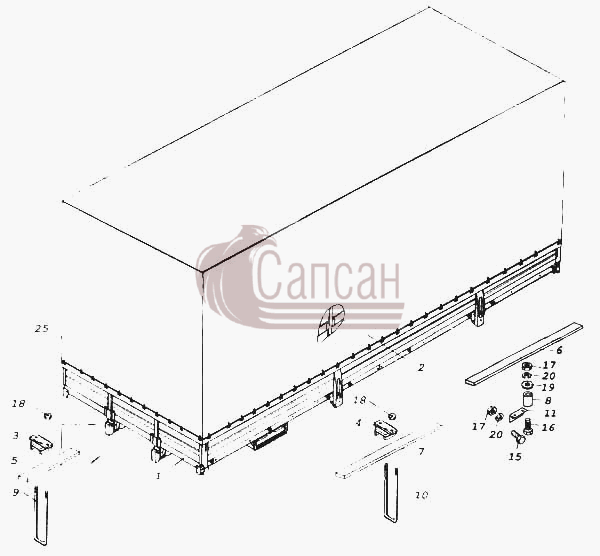

Установка платформы
Модель: 5360
Группа: Платформа
Подгруппа: Платформа в сборе
Порядковый номер детали: 008
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
5360-8500010-70
|
Платформа
Кол-во на "": 1
Модель: 5360
Группа: Платформа
Подгруппа: Платформа в сборе
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
5360-8508008-70
|
Каркас тента
Кол-во на "": 1
Модель: 5360
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 008
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
5320-8521086
|
Обойма хомута с накладкой N1
Кол-во на "": 4
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 086
|
|
4
|
5320-8521090
|
Обойма хомута с накладкой
Кол-во на "": 10
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 090
|
|
5
|
5360-8501019-70
|
Прокладка лонжерона
Кол-во на "": 2
Модель: 5360
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 019
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
53215-8501020-70
|
Прокладка лонжерона
Кол-во на "": 2
Модель: 53215
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 020
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
5360-8501020-70
|
Прокладка лонжерона
Кол-во на "": 2
Модель: 5360
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 020
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
53215-8504030-70
|
Втулка усилителя переднего борта
Кол-во на "": 8
Модель: 53215
Группа: Платформа
Подгруппа: Борт передний платформы
Порядковый номер детали: 030
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
5360-8521082-70
|
Хомут N1
Кол-во на "": 4
Модель: 5360
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 082
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
10
|
5360-8521083-70
|
Хомут N2
Кол-во на "": 10
Модель: 5360
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 083
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
11
|
5320-8521115
|
Угольник фиксирующий платформу, нижний
Кол-во на "": 4
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 115
|
|
15
|
1/55405/21
|
Болт М12х1,25-6gх35
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/55413/31
|
Болт М12х1,25-6gх75
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 16
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
18
|
251648
|
Гайка М14х1,5-6Н ОСТ 37.001.197-75
Кол-во на "": 28
Покрытие: без покрытия
|
|
19
|
1/05200/01
|
Шайба плоская 12х22х3
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 16
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
25
|
8287-8508020-60
|
Тент платформы с тросом пломбирования
Кол-во на "": 1
Модель: 8287
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 020
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
