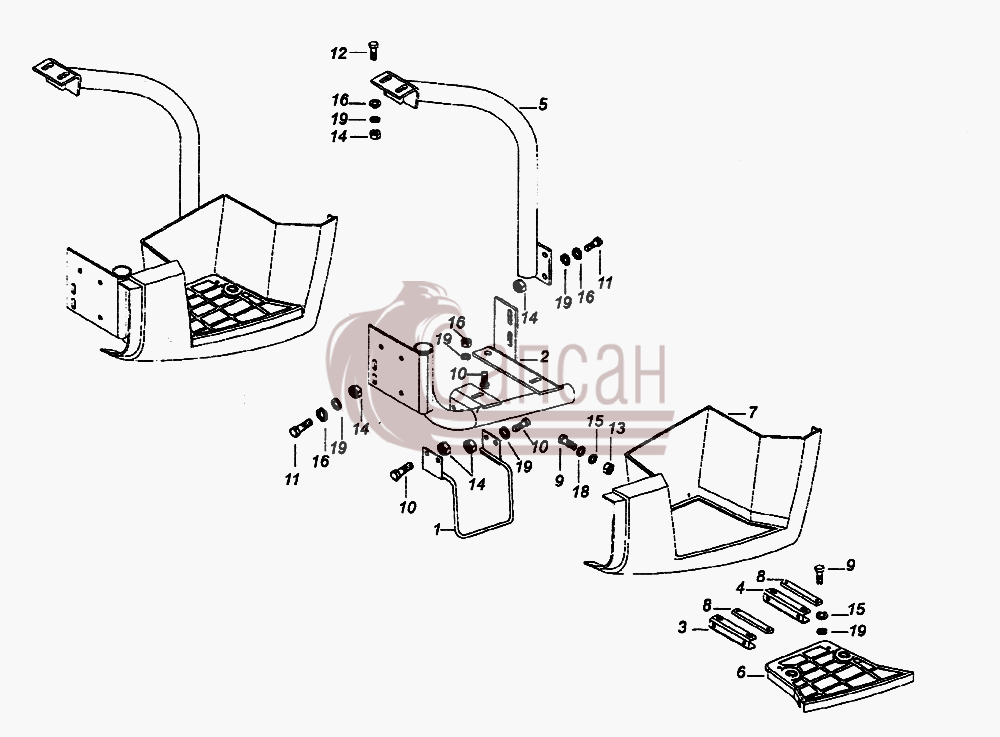

| № поз. |
Номер детали |
Наименование детали |
|
|
6560-8405010
|
Установка нижней подножки правая
Кол-во на "": 1
Модель: 6560
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 010
|
|
|
6560-8405011
|
Установка нижней подножки левая
Кол-во на "": 1
Модель: 6560
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 011
|
|
1
|
6560-8405020
|
Подножка дополнительная правая
Кол-во на "": 1
Модель: 6560
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 020
|
|
1
|
6560-8405021
|
Подножка дополнительная левая
Кол-во на "": 1
Модель: 6560
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 021
|
|
2
|
6560-8405030
|
Передняя опора нижней подножки правая
Кол-во на "": 1
Модель: 6560
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 030
|
|
2
|
6560-8405031
|
Передняя опора нижней подножки левая
Кол-во на "": 1
Модель: 6560
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 031
|
|
3
|
65115-8405142
|
Швеллер подножки задний правый
Кол-во на "": 1
Модель: 65115
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 142
|
|
3
|
65115-8405143
|
Швеллер подножки задний левый
Кол-во на "": 1
Модель: 65115
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 143
|
|
4
|
65115-8405153
|
Швеллер подножки передний
Кол-во на "": 1
Модель: 65115
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 153
|
|
5
|
6520-8405320-10
|
Опора подножки задняя правая
Кол-во на "": 1
Модель: 6520
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 320
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
6560-8405321
|
Опора задняя нижней подножки левая
Кол-во на "": 1
Модель: 6560
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 321
|
|
6
|
65115-8405016
|
Подножка нижняя правая
Кол-во на "": 1
Модель: 65115
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 016
|
|
6
|
65115-8405017
|
Подножка нижняя левая
Кол-во на "": 1
Модель: 65115
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 017
|
|
7
|
65115-8405114
|
Щиток нижней подножки правый
Кол-во на "": 1
Модель: 65115
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 114
|
|
7
|
65115-8405115
|
Щиток нижней подножки левый
Кол-во на "": 1
Модель: 65115
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 115
|
|
8
|
65115-8405164
|
Пластина
Кол-во на "": 2
Модель: 65115
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 164
|
|
9
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 9
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
10
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
11
|
870012
|
Болт М10х1,25-6gх30
Кол-во на "": 5
Покрытие: без покрытия
|
|
12
|
1/59709/31
|
Болт М10х1,25-6gх35
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
13
|
1/58962/11
|
Гайка М6-6Н
Кол-во на "": 5
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
14
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 7
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
1/05196/01
|
Шайба плоская 8х17
Кол-во на "": 9
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/26386/01
|
Шайба плоская 10,6х18х2
Кол-во на "": 9
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
18
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 9
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
19
|
1/05168/73
|
Шайба 10 пружинная
Кол-во на "": 13
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
