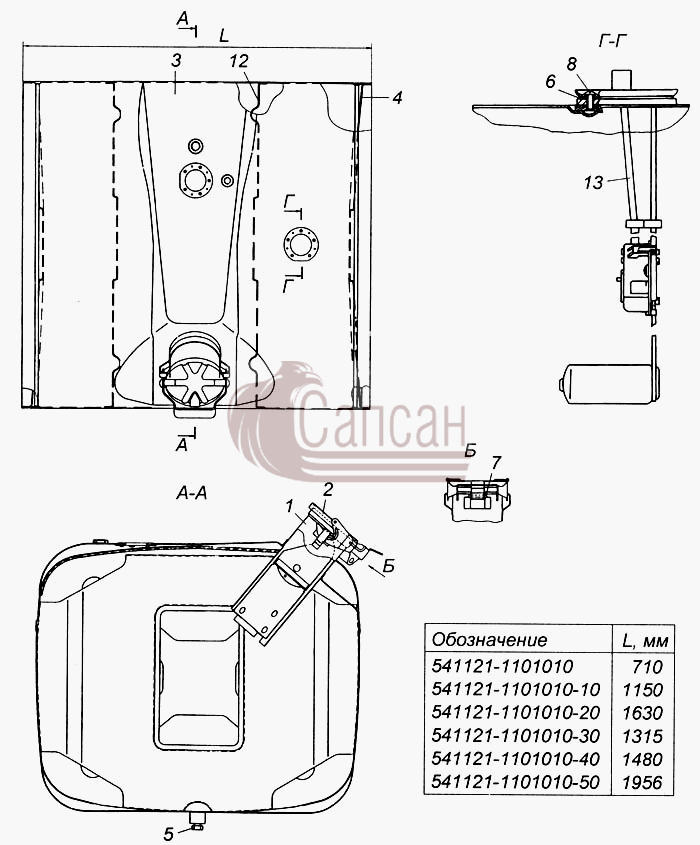

| № поз. |
Номер детали |
Наименование детали |
|
1
|
541121-1101070
|
Труба наливная топливного бака с выдвижной трубой
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 070
|
|
2
|
541121-1103010
|
Пробка топливного бака в сборе
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Пробка топливного бака
Порядковый номер детали: 010
|
|
3
|
541121-1101012
|
Корпус топливного бака (сварка)
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 012
|
|
4
|
541121-1101017
|
Дно топливного бака
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 017
|
|
5
|
5320-1101018
|
Пробка спускного клапана
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 018
|
|
6
|
5320-3827013
|
Прокладка датчика
Модель: 5320
Группа: Приборы
Подгруппа: Датчик указателя уровня топлива
Порядковый номер детали: 013
|
|
7
|
255141
|
Заклепка 5х40.01.016 ОСТ 37.001.157-75
Покрытие: без покрытия
|
|
8
|
1/03892/01
|
Винт М5-6gх8
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
541121-1101030
|
Перегородка топливного бака
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 030
|
|
13
|
СЯМИ407611-114-02
|
Датчик указателя уровня топлива
Покрытие: без покрытия
|
