| № поз. |
Номер детали |
Наименование детали |
|
|

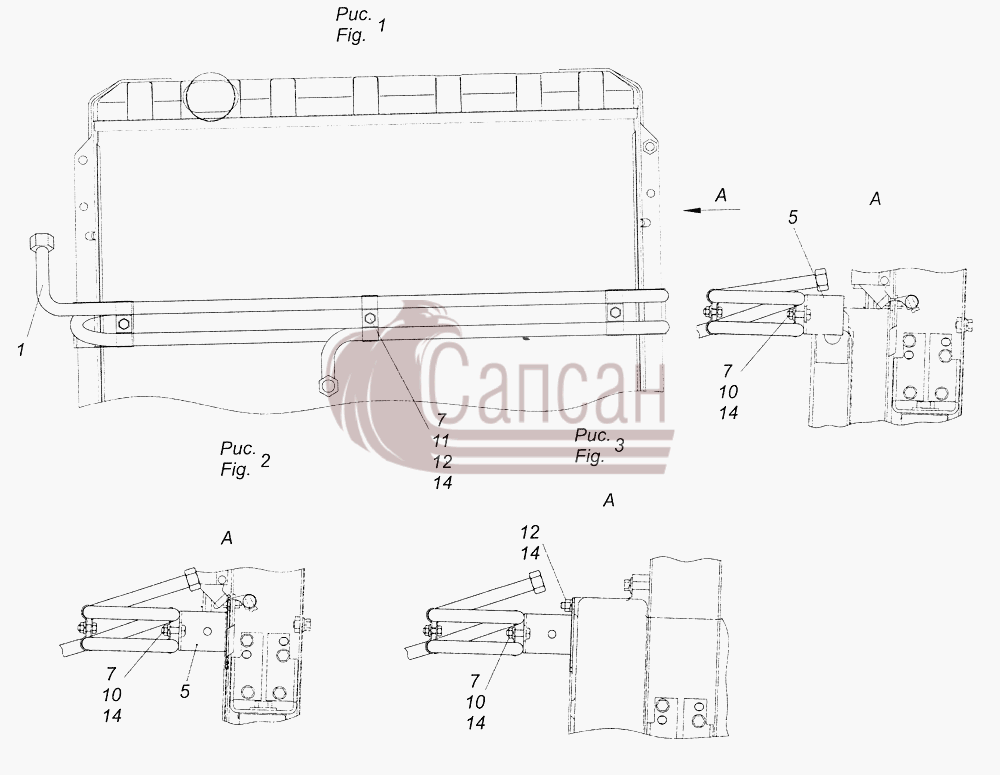

4350-3506180-17
|
Установка охладителя
Примечание:
Модель: 4350
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 180
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
54105-3506180-17
|
Установка охладителя (см. 54115-3506180-17)
Примечание:
Модель: 54105
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 180
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
54112-3506180-17
|
Установка охладителя
Примечание:
Модель: 54112
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 180
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
4350-3506192-17
|
Трубка
Кол-во на "": 1
Модель: 4350
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 192
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
54105-3506192-17
|
Трубка
Кол-во на "": 1
Модель: 54105
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 192
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
54112-3506192-17
|
Трубка
Кол-во на "": 1
Модель: 54112
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 192
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
43114-3506185
|
Кронштейн
Кол-во на "": 2
Модель: 43114
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 185
|
|
5
|
65115-3506185
|
Кронштейн
Кол-во на "": 2
Модель: 65115
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 185
|
|
7
|
53205-3506441
|
Скоба
Кол-во на "": 4
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 441
|
|
10
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
11
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 1
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 1
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
14
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 3
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
