| № поз. |
Номер детали |
Наименование детали |
|
|
5360-8404003-20
|

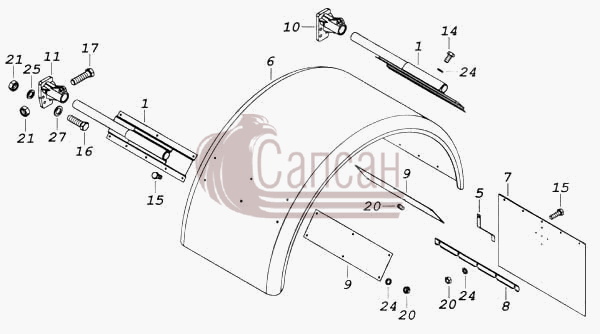

Установка задних крыльев
Модель: 5360
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 003
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
5360-8404133-20
|
Кронштейн заднего крыла
Кол-во на "": 4
Модель: 5360
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 133
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
43105-8403188
|
Опора грязевого щитка
Кол-во на "": 10
Модель: 43105
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 188
|
|
6
|
5360-8404015-20
|
Крыло заднее
Кол-во на "": 2
Модель: 5360
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 015
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
6520-8404190
|
Фартук заднего крыла
Кол-во на "": 2
Модель: 6520
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 190
|
|
8
|
6520-8404192
|
Планка крепления фартука
Кол-во на "": 2
Модель: 6520
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 192
|
|
9
|
5325-8404319
|
Пластина
Кол-во на "": 4
Модель: 5325
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 319
|
|
10
|
65111-8410228
|
Держатель стойки правый
Кол-во на "": 2
Модель: 65111
Группа: Оперение
Подгруппа: 8410
Порядковый номер детали: 228
|
|
11
|
65111-8410229
|
Держатель стойки левый
Кол-во на "": 2
Модель: 65111
Группа: Оперение
Подгруппа: 8410
Порядковый номер детали: 229
|
|
14
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 24
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
1/09026/21
|
Болт М6-6gх25
Кол-во на "": 10
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/55406/21
|
Болт М12х1,25-6gх40
Кол-во на "": 16
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
1/55407/21
|
Болт М12х1,25-6gх45
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 34
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
21
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 24
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 74
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
25
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 16
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
26
|
1/05196/01
|
Шайба плоская 8х17
Кол-во на "": 10
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
27
|
1/05200/01
|
Шайба плоская 12х22х3
Кол-во на "": 16
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
