| № поз. |
Номер детали |
Наименование детали |
|

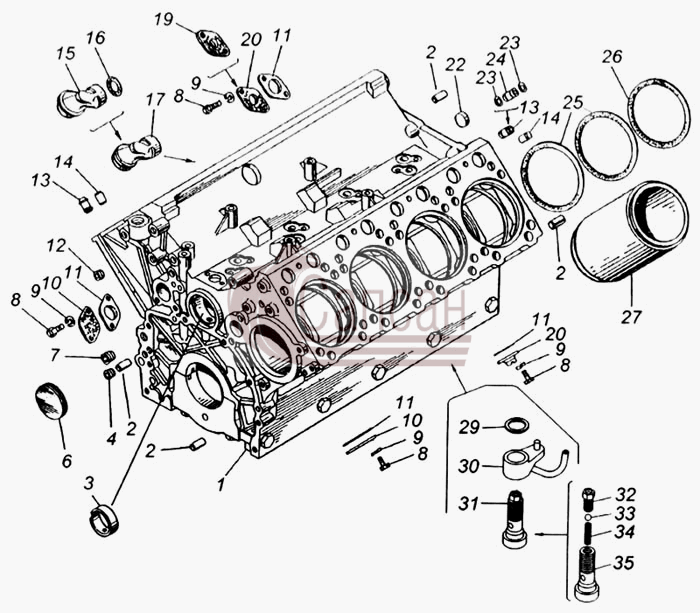

1
|
740.21-1002012
|
Блок цилиндров в сборе {а}
Кол-во на "": 1
Модель: 740.21
Группа: Двигатель
Подгруппа: Блок цилиндров
Порядковый номер детали: 012
|
|
1
|
7403.1002012
|
Блок цилиндров в сборе
Кол-во на "": 1
Модель: 7403
Группа: Двигатель
Подгруппа: Блок цилиндров
Порядковый номер детали: 012
|
|
2
|
1/03389/26
|
Штифт цилиндрический 10х25
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: оксидирование
|
|
3
|
740.21-1006037
|
Втулка промежуточных шеек распределительного вала
Кол-во на "": 4
Кол-во на "": 4
Модель: 740.21
Группа: Двигатель
Подгруппа: Вал распределительный
Порядковый номер детали: 037
|
|
4
|
870882
|
Пробка коническая транспортная КГ 3/8"
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
|
6
|
740.1002524-01
|
Заглушка отверстия распределительного вала
Кол-во на "": 1
Кол-во на "": 1
Модель: 740
Группа: Двигатель
Подгруппа: Блок цилиндров
Порядковый номер детали: 524
|
|
7
|
1/43253/01
|
Пробка резьбовая коническая 22х1,5
Кол-во на "": 1
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
8
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 8
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
9
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 8
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
10
|
740.1002404
|
Заглушка водяной полости
Кол-во на "": 2
Кол-во на "": 2
Модель: 740
Группа: Двигатель
Подгруппа: Блок цилиндров
Порядковый номер детали: 404
|
|
11
|
740.1002406
|
Прокладка заглушки водяной полости
Кол-во на "": 4
Кол-во на "": 4
Модель: 740
Группа: Двигатель
Подгруппа: Блок цилиндров
Порядковый номер детали: 406
|
|
12
|
870884
|
Пробка КГ 1/8" масляного канала
Кол-во на "": 7
Кол-во на "": 3
Покрытие: без покрытия
|
|
13
|
740.1003035
|
Втулка с уплотнительными кольцами в сборе
Кол-во на "": 8
Кол-во на "": 8
Модель: 740
Группа: Двигатель
Подгруппа: Головка блока цилиндров
Порядковый номер детали: 035
|
|
14
|
1/45172/23
|
Штифт цилиндрический 14х25
Кол-во на "": 8
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: фосфатирование
|
|
15
|
740.1014506
|
Угольник сапуна
Кол-во на "": 1
Кол-во на "": 1
Модель: 740
Группа: Двигатель
Подгруппа: Вентиляция масляного картера
Порядковый номер детали: 506
|
|
16
|
740.1014494
|
Кольцо уплотнительное
Кол-во на "": 1
Кол-во на "": 1
Модель: 740
Группа: Двигатель
Подгруппа: Вентиляция масляного картера
Порядковый номер детали: 494
|
|
17
|
740.1014504
|
Угольник сапуна в сборе
Кол-во на "": 1
Кол-во на "": 1
Модель: 740
Группа: Двигатель
Подгруппа: Вентиляция масляного картера
Порядковый номер детали: 504
|
|
19
|
740.1002084
|
Заглушка водяной полости
Кол-во на "": 2
Кол-во на "": 2
Модель: 740
Группа: Двигатель
Подгруппа: Блок цилиндров
Порядковый номер детали: 084
|
|
20
|
740.1002080
|
Заглушка водяной полости в сборе
Кол-во на "": 2
Кол-во на "": 2
Модель: 740
Группа: Двигатель
Подгруппа: Блок цилиндров
Порядковый номер детали: 080
|
|
22
|
7406.1002318
|
Заглушка чашечная 22,5
Кол-во на "": 1
Кол-во на "": 1
Модель: 7406
Группа: Двигатель
Подгруппа: Блок цилиндров
Порядковый номер детали: 318
|
|
23
|
740.1003040
|
Кольцо уплотнительное
Кол-во на "": 2
Кол-во на "": 2
Модель: 740
Группа: Двигатель
Подгруппа: Головка блока цилиндров
Порядковый номер детали: 040
|
|
24
|
740.1003037
|
Втулка
Кол-во на "": 1
Кол-во на "": 1
Модель: 740
Группа: Двигатель
Подгруппа: Головка блока цилиндров
Порядковый номер детали: 037
|
|
25
|
740.1002024
|
Кольцо уплотнительное гильзы
Кол-во на "": 16
Кол-во на "": 16
Модель: 740
Группа: Двигатель
Подгруппа: Блок цилиндров
Порядковый номер детали: 024
|
|
26
|
740.1002031
|
Кольцо уплотнительное гильзы верхнее
Кол-во на "": 8
Модель: 740
Группа: Двигатель
Подгруппа: Блок цилиндров
Порядковый номер детали: 031
|
|
27
|
740.13-1002021
|
Гильза цилиндра
Кол-во на "": 8
Модель: 740.13
Группа: Двигатель
Подгруппа: Блок цилиндров
Порядковый номер детали: 021
|
|
27
|
7406.1002021
|
Гильза цилиндра
Кол-во на "": 8
Модель: 7406
Группа: Двигатель
Подгруппа: Блок цилиндров
Порядковый номер детали: 021
|
|
29
|
1/02844/60
|
Прокладка уплотнительная 10х16х1,5
Кол-во на "": 1
Кол-во на "": 1
Крепежная деталь: да
Материал: медь
Покрытие: без покрытия
|
|
30
|
7405.1004065
|
Форсунка охлаждения поршня в сборе
Кол-во на "": 1
Кол-во на "": 1
Модель: 7405
Группа: Двигатель
Подгруппа: Поршни и шатуны
Порядковый номер детали: 065
|
|
31
|
7405.1004066
|
Клапан форсунки охлаждения поршня в сборе
Кол-во на "": 1
Кол-во на "": 1
Модель: 7405
Группа: Двигатель
Подгруппа: Поршни и шатуны
Порядковый номер детали: 066
|
|
32
|
7405.1004071
|
Седло клапана
Кол-во на "": 1
Кол-во на "": 1
Модель: 7405
Группа: Двигатель
Подгруппа: Поршни и шатуны
Порядковый номер детали: 071
|
|
33
|
Шарик Б4,0-60
|
Шарик Б4,0-60
Кол-во на "": 1
Кол-во на "": 1
|
|
34
|
7405.1004072
|
Пружина клапана
Кол-во на "": 1
Кол-во на "": 1
Модель: 7405
Группа: Двигатель
Подгруппа: Поршни и шатуны
Порядковый номер детали: 072
|
|
35
|
7405.1004070
|
Корпус клапана
Кол-во на "": 1
Кол-во на "": 1
Модель: 7405
Группа: Двигатель
Подгруппа: Поршни и шатуны
Порядковый номер детали: 070
|
