| № поз. |
Номер детали |
Наименование детали |
|
|

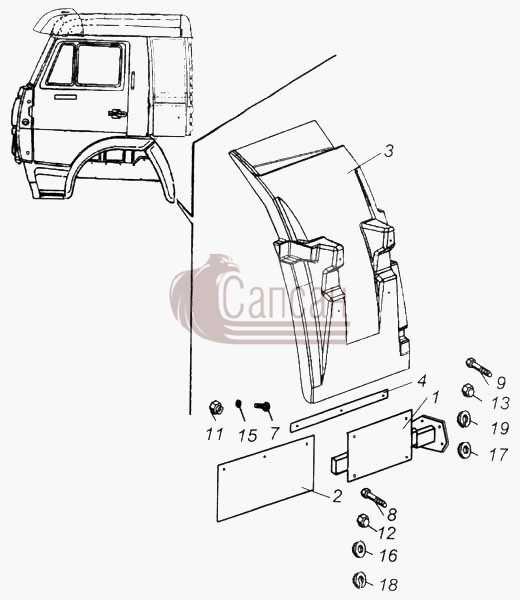

6460-8403010
|
Установка задней части переднего крыла правая
Модель: 6460
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 010
|
|
|
6460-8403011
|
Установка задней части переднего крыла левая
Модель: 6460
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 011
|
|
1
|
6460-8403150
|
Кронштейн крепления задней части крыла правый в сборе
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 150
|
|
1
|
6460-8403151
|
Кронштейн крепления задней части крыла левый в сборе
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 151
|
|
2
|
5513-8404311
|
Фартук крыла
Кол-во на "": 2
Модель: 5513
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 311
|
|
3
|
6460-8403022
|
Панель задней части переднего крыла правая
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 022
|
|
3
|
6460-8403023
|
Панель задней части переднего крыла левая
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 023
|
|
4
|
5325-8404320
|
Планка
Кол-во на "": 2
Модель: 5325
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 320
|
|
7
|
1/09026/21
|
Болт М6-6gх25
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
8
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
9
|
1/13069/21
|
Болт М10х1,25-6gх30
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
11
|
1/58962/21
|
Гайка М6-6Н
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
13
|
1/21647/21
|
Гайка М10х1,25-6Н
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
1/26397/01
|
Шайба регулировочная 6х11х1
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/26467/01
|
Шайба плоская 8х20х2
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
1/26386/71
|
Шайба плоская 10х18
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: цинкование
|
|
18
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
19
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
