43501-3125005 Установка системы накачки шин

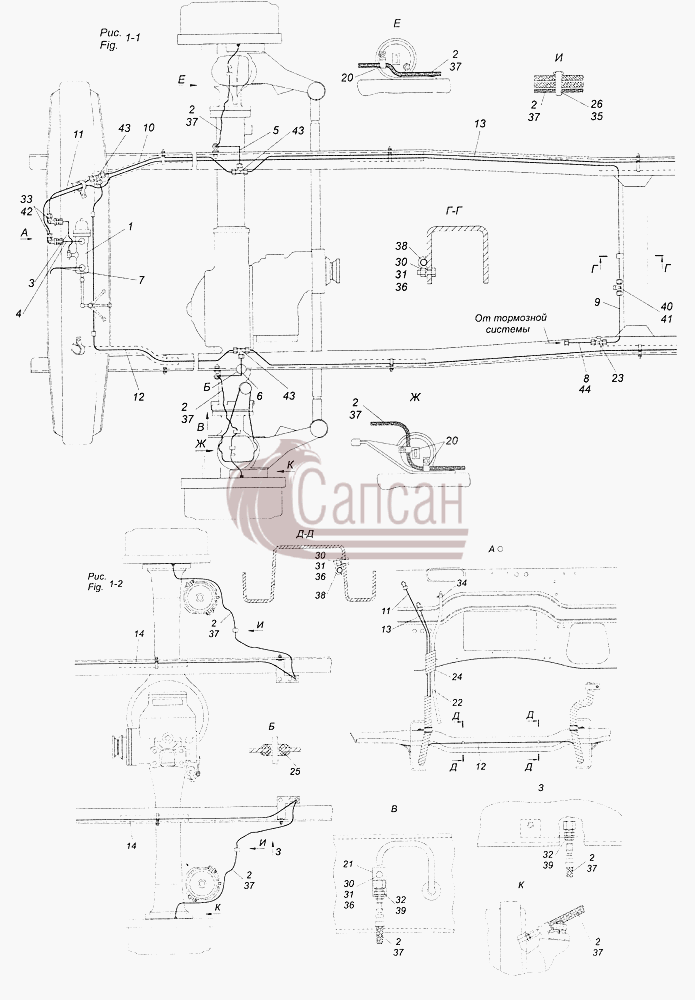

43501-3125005 Установка системы накачки шинКамАЗ-43261 (Евро-1, 2)
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
43501-3125005 Установка системы накачки шин
43501-3125005-10 Установка системы накачки шин
53212-3506176 Базовый чертеж трубки
1 4310-3122001 Установка крана управления
2 4310-3125050-20 Шланг гибкий
3 4310-3125074 Трубка от крана управления к шинам колес первая в сборе
4 43118-3125080-20 Трубка
5 43114-3125108 Трубка
6 43114-3125110 Трубка
7 4310-3125194-10 Трубка
8 53215-3506020 Трубка
9 53215-3506024 Трубка
10 53215-3506110 Трубка
11 53215-3506130 Трубка
12 53215-3506170 Трубка
13 53215-3506400 Трубка
14 53215-3506420 Трубка
20 4310-3125256 Кронштейн
21 43118-3125270-20 Кронштейн
22 4310-3125203 Трубка
23 4310-3125111 Тройник
24 53205-3506431 Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93
25 5320-3703301 Втулка проходная
26 4310-3723228 Прокладка уплотнительная
30 1/60436/21 Болт М8-6gх25
31 1/61008/11 Гайка М8х1,25-6Н
32 1/16913/11 Гайка М10х1-6Н низкая
33 1/07266/11 Гайка низкая М18х1,5-6Н
34 1/01687/90 Хомут 15,5 в сборе
35 1/02906/90 Хомут крепления соединительных муфт в сборе
36 1/05166/77 Шайба 8 пружинная
37 864269 Кольцо уплотнительное
38 853938 Скоба
39 861342-20 Штуцер
40 864814 Штуцер 12 проходной
41 864850 Тройник
42 864882 Угольник
43 864921 Тройник 12 проходной
44 864273 Кольцо уплотнительное
