| № поз. |
Номер детали |
Наименование детали |
|
|

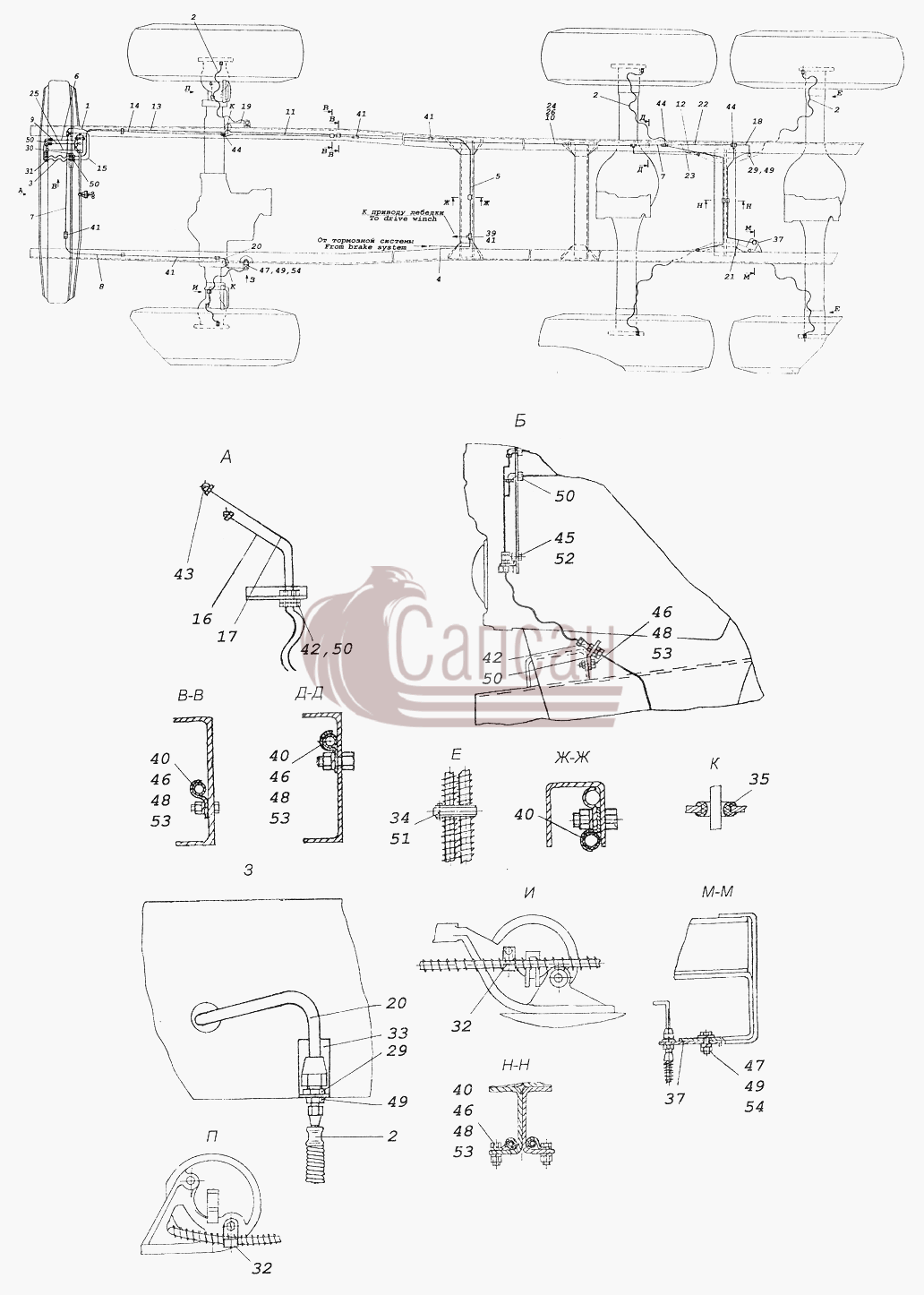

43118-3125001-20
|
Установка системы накачки шин
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 001
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
43118-3125001-21
|
Установка системы накачки шин
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 001
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
43118-3125001-22
|
Установка системы накачки шин
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 001
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
43118-3125001-31
|
Установка системы накачки шин
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 001
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
43118-3125001-32
|
Установка системы накачки шин
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 001
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53212-3506176
|
Базовый чертеж трубки
Кол-во на "": 43
Модель: 53212
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 176
|
|
1
|
4310-3122001
|
Установка крана управления
Кол-во на "": 1
Модель: 4310
Группа: Колеса и ступицы
Подгруппа: Кран управления давлением к системе накачивания шин
Порядковый номер детали: 001
|
|
2
|
4310-3125050-20
|
Шланг гибкий
Кол-во на "": 6
Модель: 4310
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 050
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
5425-3506060
|
Шланг гибкий к двухсекционному крану
Кол-во на "": 2
Модель: 5425
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 060
|
|
4
|
4310-3125070-10
|
Трубка
Кол-во на "": 1
Модель: 4310
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 070
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
4310-3125072-10
|
Трубка
Кол-во на "": 1
Модель: 4310
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 072
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
4310-3125074
|
Трубка от крана управления к шинам колес первая в сборе
Кол-во на "": 1
Модель: 4310
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 074
|
|
7
|
4310-3125076-10
|
Трубка
Кол-во на "": 2
Модель: 4310
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 076
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
4310-3125078-10
|
Трубка
Кол-во на "": 1
Модель: 4310
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 078
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
43118-3125080-20
|
Трубка
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 080
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
10
|
43118-3125082-20
|
Трубка
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 082
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
11
|
43118-3125084-20
|
Трубка
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 084
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
43114-3125086
|
Трубка
Кол-во на "": 1
Модель: 43114
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 086
|
|
13
|
43118-3125090-20
|
Трубка
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 090
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
14
|
43118-3125092-20
|
Трубка
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 092
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
15
|
4310-3125094-10
|
Трубка
Кол-во на "": 1
Модель: 4310
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 094
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
16
|
4310-3125096-10
|
Трубка
Кол-во на "": 1
Модель: 4310
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 096
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
17
|
4310-3125104-10
|
Трубка
Кол-во на "": 1
Модель: 4310
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 104
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
18
|
43114-3125106
|
Трубка
Кол-во на "": 1
Модель: 43114
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 106
|
|
19
|
43118-3125108-30
|
Трубка
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 108
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
20
|
43118-3125110-30
|
Трубка
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 110
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
21
|
43114-3125112
|
Трубка
Кол-во на "": 1
Модель: 43114
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 112
|
|
22
|
43114-3125114
|
Трубка
Кол-во на "": 1
Модель: 43114
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 114
|
|
23
|
43118-3125116-20
|
Трубка
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 116
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
24
|
43118-3125082-21
|
Трубка
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 082
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
25
|
4310-3125194-10
|
Трубка
Кол-во на "": 1
Модель: 4310
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 194
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
26
|
43118-3125082-22
|
Трубка
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 082
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
29
|
861342-20
|
Штуцер
Кол-во на "": 6
Покрытие:
|
|
29
|
861342-20
|
Штуцер
Кол-во на "": 6
Покрытие:
|
|
30
|
43118-3125068
|
Кронштейн
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 068
|
|
31
|
4310-3125069-10
|
Кронштейн
Кол-во на "": 1
Модель: 4310
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 069
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
32
|
4310-3125256
|
Кронштейн
Кол-во на "": 2
Модель: 4310
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 256
|
|
33
|
43118-3125270-20
|
Кронштейн
Кол-во на "": 2
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Трубопроводы системы накачивания шин
Порядковый номер детали: 270
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
34
|
4310-3723228
|
Прокладка уплотнительная
Кол-во на "": 4
Модель: 4310
Группа: Электрооборудование
Подгруппа: Соединители электропроводов
Порядковый номер детали: 228
|
|
35
|
5320-3703301
|
Втулка проходная
Кол-во на "": 2
Модель: 5320
Группа: Электрооборудование
Подгруппа: Батарея аккумуляторная
Порядковый номер детали: 301
|
|
37
|
65102-2411052
|
Кронштейн крепления
Кол-во на "": 1
Модель: 65102
Группа: Мост задний
Подгруппа: 2411
Порядковый номер детали: 052
|
|
39
|
864850
|
Тройник
Кол-во на "": 1
Покрытие: без покрытия
|
|
40
|
853938
|
Скоба
Кол-во на "": 6
Покрытие: без покрытия
|
|
41
|
864814
|
Штуцер 12 проходной
Кол-во на "": 4
Примечание:
Покрытие: без покрытия
|
|
42
|
864880
|
Штуцер фланцевый проходной
Кол-во на "": 4
Покрытие: без покрытия
|
|
43
|
864882
|
Угольник
Кол-во на "": 2
Покрытие: без покрытия
|
|
44
|
864921
|
Тройник 12 проходной
Кол-во на "": 5
Примечание:
Покрытие: без покрытия
|
|
45
|
1/09024/21
|
Болт М6-6gх20
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
46
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
47
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 3
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
48
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
49
|
1/07910/11
|
Гайка М10х1,25-6Н
Кол-во на "": 10
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
50
|
1/07266/11
|
Гайка низкая М18х1,5-6Н
Кол-во на "": 6
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
51
|
1/02906/90
|
Хомут крепления соединительных муфт в сборе
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: смешанные материалы (сборка)
Покрытие: без покрытия
|
|
52
|
1/05164/77
|
Шайба 6 пружинная
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
53
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
54
|
1/05168/73
|
Шайба 10 пружинная
Кол-во на "": 3
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
