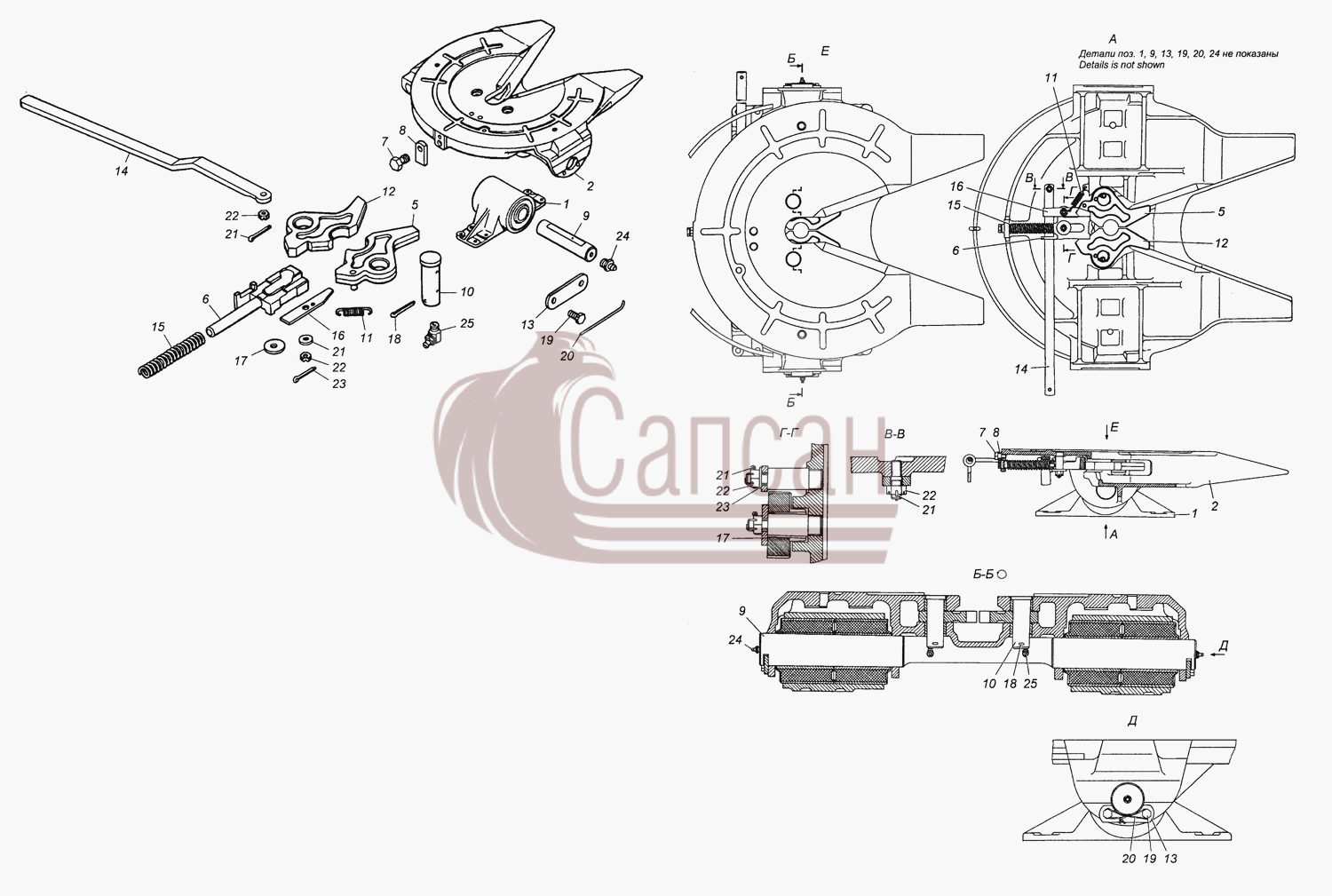

| № поз. |
Номер детали |
Наименование детали |
|
1
|
5410-2702072-10
|
Кронштейн в сборе
Кол-во на "": 2
Модель: 5410
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 072
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
5410-2702028-10
|
Седло в сборе
Кол-во на "": 1
Модель: 5410
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 028
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
5410-2703015
|
Губка левая в сборе
Кол-во на "": 1
Модель: 5410
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 015
|
|
6
|
5410-2703028
|
Кулак запорный
Кол-во на "": 1
Модель: 5410
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 028
|
|
7
|
5410-2703046
|
Ось
Кол-во на "": 1
Модель: 5410
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 046
|
|
8
|
5410-2703045
|
Предохранитель саморасцепки
Кол-во на "": 1
Модель: 5410
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 045
|
|
9
|
5410-2702032-10
|
Ось
Кол-во на "": 2
Модель: 5410
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 032
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
10
|
5410-2703020
|
Палец губки
Кол-во на "": 2
Модель: 5410
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 020
|
|
11
|
5410-2703042
|
Пружина
Кол-во на "": 1
Модель: 5410
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 042
|
|
12
|
5410-2703017
|
Губка левая
Кол-во на "": 1
Модель: 5410
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 017
|
|
13
|
5410-2703059-10
|
Пластина стопорная
Кол-во на "": 2
Модель: 5410
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 059
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
14
|
5410-2703048
|
Рукоятка
Кол-во на "": 1
Модель: 5410
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 048
|
|
15
|
5410-2703033
|
Пружина
Кол-во на "": 1
Модель: 5410
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 033
|
|
16
|
5410-2703040
|
Собачка
Кол-во на "": 1
Модель: 5410
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 040
|
|
17
|
5410-2703031
|
Шайба плоская 12,6х28х2
Кол-во на "": 1
Модель: 5410
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 031
|
|
18
|
1/07979/01
|
Шплинт 5,7х60
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
853029
|
Болт М12х1,25х25
Кол-во на "": 4
Покрытие: без покрытия
|
|
20
|
258285
|
Шплинт 1,6х275
Кол-во на "": 2
Покрытие: без покрытия
|
|
21
|
1/07346/01
|
Шплинт разводной 3х30
Кол-во на "": 3
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
22
|
250977
|
Гайка М12х1,25-6Н ОСТ 37.001.108-93
Кол-во на "": 3
Покрытие: без покрытия
|
|
23
|
1/26469/11
|
Шайба плоская 12,6х28х2
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
864006
|
Масленка 1.3.Ц6хр.ГОСТ 19853-74
Кол-во на "": 2
Покрытие: без покрытия
|
|
25
|
864012
|
Масленка КГ 1/8" с угловым штуцером в сборе
Кол-во на "": 2
Покрытие: без покрытия
|
