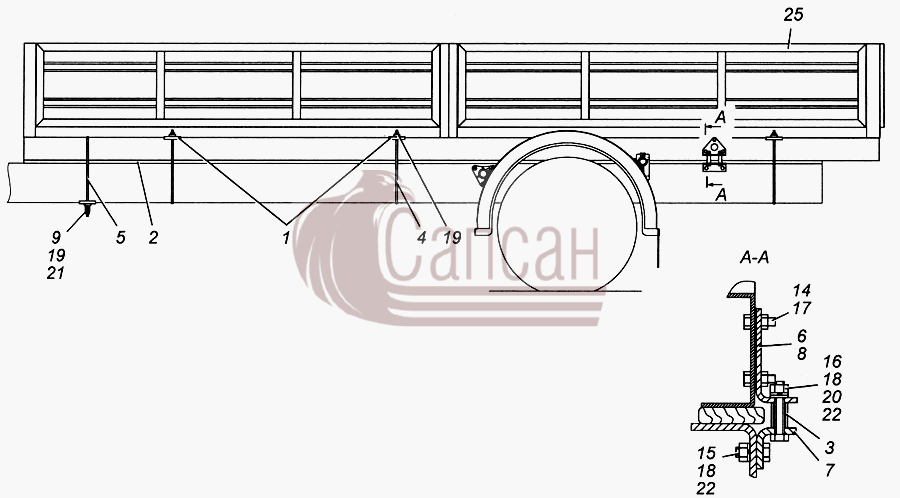

| № поз. |
Номер детали |
Наименование детали |
|
1
|
5320-8521090
|
Обойма хомута с накладкой
Кол-во на "": 8
Кол-во на "": 8
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 090
|
|
2
|
4308-8501019-10
|
Прокладка лонжерона
Кол-во на "": 2
Кол-во на "": 2
Модель: 4308
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 019
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
4308-8501030-10
|
Втулка крепления угольников
Кол-во на "": 4
Кол-во на "": 4
Модель: 4308
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 030
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
4308-8521082-70
|
Хомут
Кол-во на "": 6
Кол-во на "": 6
Модель: 4308
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 082
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
5360-8521083-70
|
Хомут N2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5360
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 083
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
5320-8521114
|
Угольник фиксирующий платформу верхний
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 114
|
|
7
|
5320-8521115
|
Угольник фиксирующий платформу, нижний
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 115
|
|
8
|
5320-8521117
|
Прокладка под головки болтов
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 117
|
|
9
|
16.1601150-10
|
Пружина демпфера
Кол-во на "": 4
Кол-во на "": 4
Модель: 16
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 150
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
14
|
1/13069/21
|
Болт М10х1,25-6gх30
Кол-во на "": 6
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
1/55405/21
|
Болт М12х1,25-6gх35
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/55411/21
|
Болт М12х1,25-6gх65
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 6
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
18
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 8
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
251648
|
Гайка М14х1,5-6Н ОСТ 37.001.197-75
Кол-во на "": 16
Кол-во на "": 16
Покрытие: без покрытия
|
|
20
|
1/05200/01
|
Шайба плоская 12х22х3
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
21
|
1/26449/01
|
Шайба плоская 14х32
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
22
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 8
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
25
|
47447-69.00.000
|
Бортовая платформа
Кол-во на "": 1
Кол-во на "": 1
|
