| № поз. |
Номер детали |
Наименование детали |
|

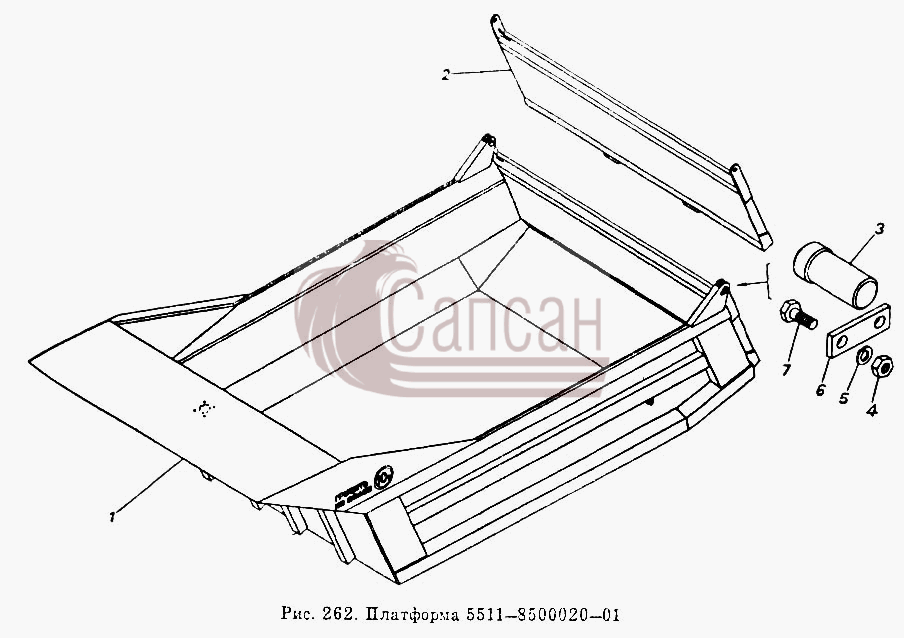

1
|
5511-8500020-01
|
Платформа в сборе
Кол-во на "": 1
Модель: 5511
Группа: Платформа
Подгруппа: Платформа в сборе
Порядковый номер детали: 020
|
|
2
|
5511-8503010
|
Борт задний
Кол-во на "": 1
Модель: 5511
Группа: Платформа
Подгруппа: Борт задний платформы
Порядковый номер детали: 010
|
|
3
|
5511-8503066
|
Палец 24
Кол-во на "": 2
Модель: 5511
Группа: Платформа
Подгруппа: Борт задний платформы
Порядковый номер детали: 066
|
|
4
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
5
|
1/05168/70
|
Шайба 10 пружинная
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: без покрытия
|
|
6
|
5511-8505056
|
Оседержатель
Кол-во на "": 2
Модель: 5511
Группа: Платформа
Подгруппа: Запоры платформы
Порядковый номер детали: 056
|
|
7
|
1/69707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
