| № поз. |
Номер детали |
Наименование детали |
|
|

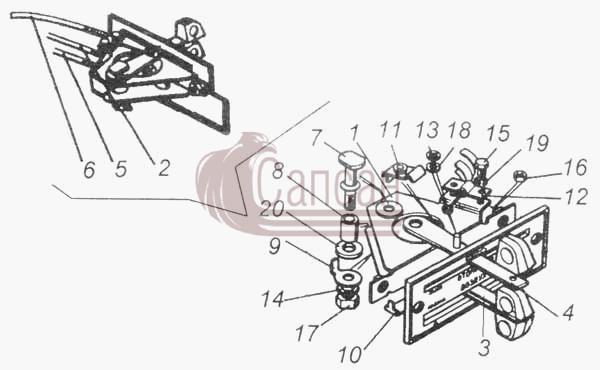

5320-8109020-10
|
Привод управления отоплением
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 020
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
5320-8109022
|
Корпус в сборе
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 022
|
|
2
|
5320-8109114
|
Трос управления правой заслонкой в сборе
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 114
|
|
3
|
5320-8109210
|
Рычаг в сборе
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 210
|
|
4
|
5320-8109226
|
Рычаг в сборе
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 226
|
|
5
|
5320-8109240
|
Трос управления левой заслонкой в сборе
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 240
|
|
6
|
5320-8109354
|
Трос управления краном отопителя в сборе
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 354
|
|
7
|
5320-8109048
|
Ось рычага
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 048
|
|
8
|
5320-8109049
|
Втулка оси
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 049
|
|
9
|
5320-8109051
|
Разделитель рычагов
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 051
|
|
10
|
5320-8109053
|
Планка
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 053
|
|
11
|
5320-8109055
|
Прижим оболочки тяги
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 055
|
|
12
|
5320-8109137
|
Прижим троса
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 137
|
|
13
|
2101-3402068
|
Шайба стопорная
Кол-во на "": 3
Модель: 2101
Группа: Управление рулевое
Подгруппа: Колесо рулевое
Порядковый номер детали: 068
|
|
14
|
853633-П
|
Шайба
Кол-во на "": 2
Покрытие: без покрытия
|
|
15
|
853013-П29
|
Болт М5х10
Кол-во на "": 4
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
|
16
|
1/40898/01
|
Гайка М5-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
251645-П21
|
Гайка М8 самоконтрящаяся ОСТ 37.001.197-70
Кол-во на "": 1
Покрытие:
|
|
18
|
1/05192/01
|
Шайба плоская 4х9
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
1/11954/73
|
Шайба 5 пружинная
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
20
|
1/05196/01
|
Шайба плоская 8х17
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
