| № поз. |
Номер детали |
Наименование детали |
|
|

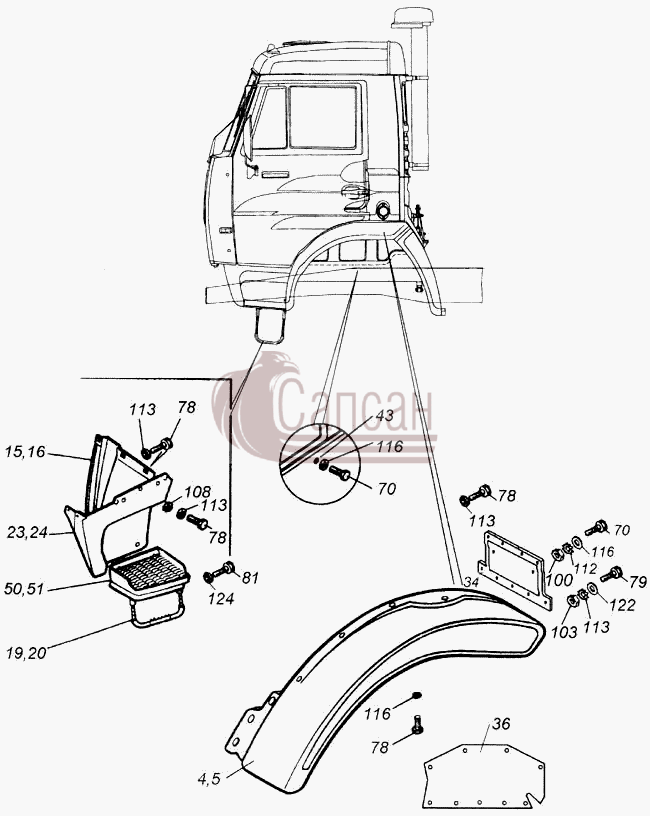

4310-8400012
|
Установка оперения кабины
Модель: 4310
Группа: Оперение
Подгруппа: Оперение в сборе
Порядковый номер детали: 012
|
|
4
|
5320-8403012
|
Панель передней части крыла правая в сборе
Кол-во на "": 1
Модель: 5320
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 012
|
|
5
|
5320-8403013
|
Панель передней части крыла левая в сборе
Кол-во на "": 1
Модель: 5320
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 013
|
|
15
|
5320-8403274
|
Щиток грязевой правый в сборе
Кол-во на "": 1
Модель: 5320
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 274
|
|
16
|
5320-8403275
|
Щиток грязевой левый в сборе
Кол-во на "": 1
Модель: 5320
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 275
|
|
19
|
4310-8405020
|
Подножка дополнительная правая в сборе
Кол-во на "": 1
Модель: 4310
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 020
|
|
20
|
4310-8405021
|
Подножка дополнительная левая в сборе
Кол-во на "": 1
Модель: 4310
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 021
|
|
23
|
5320-8405110
|
Щиток подножки правый в сборе
Кол-во на "": 1
Модель: 5320
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 110
|
|
24
|
5320-8405111
|
Щиток подножки левый в сборе
Кол-во на "": 1
Модель: 5320
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 111
|
|
34
|
43105-8403122
|
Щиток задний
Кол-во на "": 2
Модель: 43105
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 122
|
|
36
|
43105-8403124
|
Щиток грязевой верхний
Кол-во на "": 2
Модель: 43105
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 124
|
|
43
|
5320-8403291
|
Фартук брызговика нижний
Кол-во на "": 2
Модель: 5320
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 291
|
|
50
|
5320-8405014
|
Подножка правая
Кол-во на "": 1
Модель: 5320
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 014
|
|
51
|
5320-8405015
|
Подножка левая
Кол-во на "": 1
Модель: 5320
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 015
|
|
70
|
1/09022/21
|
Болт М6-6gх16
Кол-во на "": 22
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
78
|
1/60431/21
|
Болт М8-6gх14
Кол-во на "": 38
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
79
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 12
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
81
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 18
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
100
|
1/58962/11
|
Гайка М6-6Н
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
103
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
108
|
853548
|
Гайкодержатель М8
Кол-во на "": 16
Покрытие: без покрытия
|
|
112
|
1/06154/71
|
Шайба 6 зубчатая
Кол-во на "": 6
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: цинкование
|
|
113
|
1/06156/73
|
Шайба 8 зубчатая
Кол-во на "": 48
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
116
|
1/26444/01
|
Шайба плоская 6х15х1
Кол-во на "": 22
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
120
|
1/26467/01
|
Шайба плоская 8х20х2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
122
|
1/26470/01
|
Шайба плоская 8,45х25х2,5
Кол-во на "": 12
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
124
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 18
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
130
|
4310-8405226
|
Угольник крепления подножки
Кол-во на "": 1
Модель: 4310
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 226
|
|
131
|
4310-8405009
|
Угольник крепления подножки
Кол-во на "": 1
Модель: 4310
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 009
|
|
132
|
4310-8405023
|
Подножка дополнительная
Кол-во на "": 1
Модель: 4310
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 023
|
|
133
|
5325-8405032
|
Накладка
Кол-во на "": 1
Модель: 5325
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 032
|
