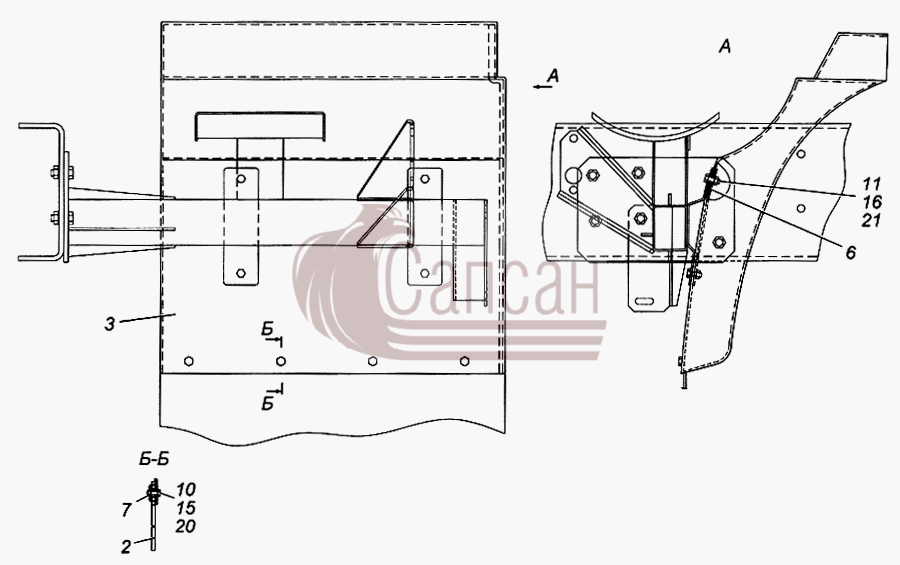

| № поз. |
Номер детали |
Наименование детали |
|
2
|
5513-8404310
|
Фартук крыла
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5513
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 310
|
|
3
|
573271.8403022
|
Панель задней части переднего крыла правая
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 573271
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 022
|
|
6
|
Э4308-8403156
|
Пластина
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: Э4308
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 156
|
|
7
|
5513-8404326
|
Планка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5513
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 326
|
|
10
|
853065
|
Болт М6-6gх30
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Покрытие: без покрытия
|
|
11
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
1/58962/21
|
Гайка М6-6Н
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
1/05164/77
|
Шайба 6 пружинная
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
21
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
