| № поз. |
Номер детали |
Наименование детали |
|
|

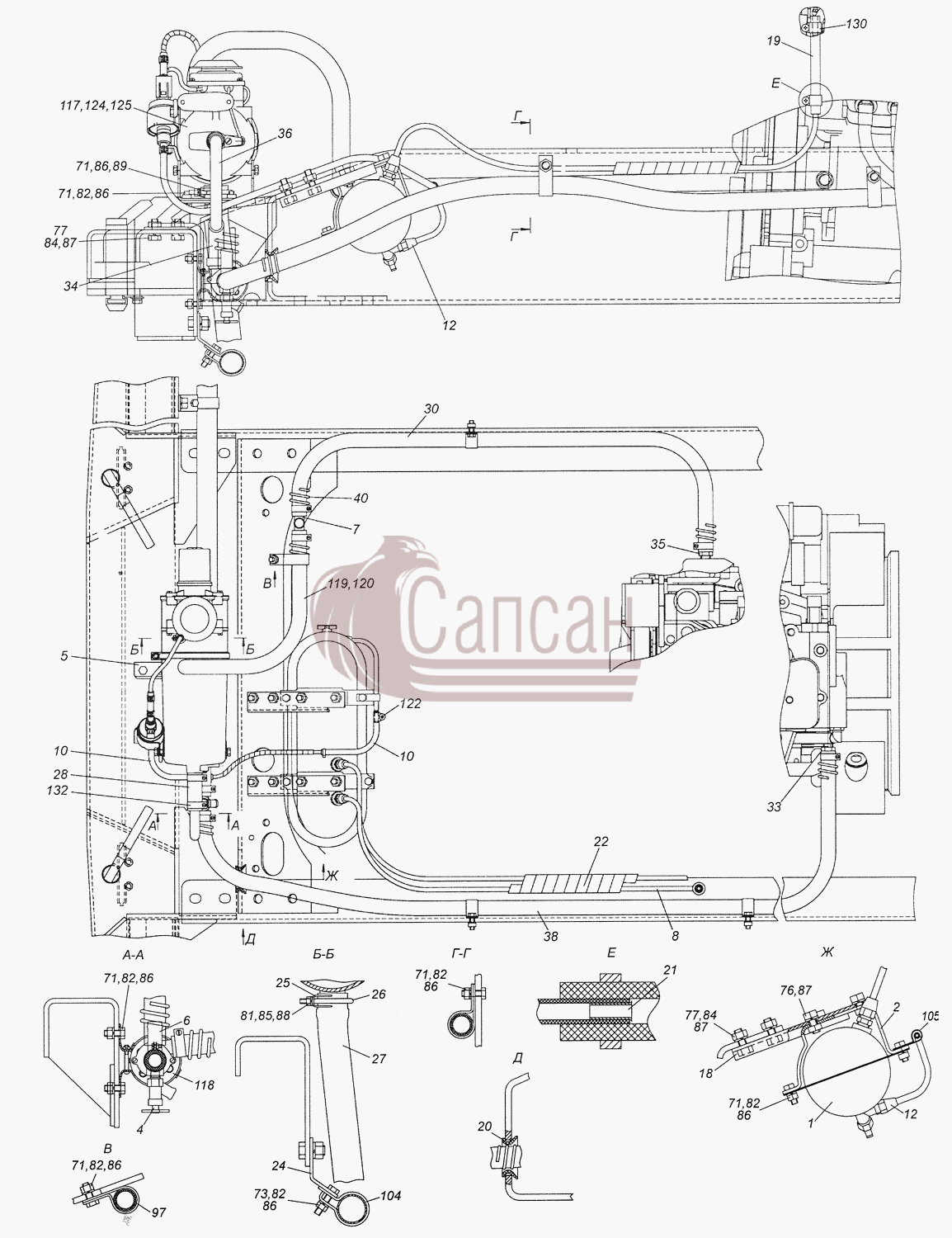

4308-8106007
|
Установка подогревателя
Модель: 4308
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 007
|
|
|
4308-8106007-01
|
Установка подогревателя
Модель: 4308
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 007
|
|
1
|
5320-1015262-20
|
Бачок топливный
Кол-во на "": 1
Модель: 5320
Группа: Двигатель
Подгруппа: Подогреватель пусковой двигателя
Порядковый номер детали: 262
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
53205-1015684
|
Кронштейн (сварка)
Кол-во на "": 2
Модель: 53205
Группа: Двигатель
Подгруппа: Подогреватель пусковой двигателя
Порядковый номер детали: 684
|
|
4
|
5320-8105010
|
Кран сливной в сборе
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: 8105
Порядковый номер детали: 010
|
|
5
|
4308-8106021
|
Кронштейн
Кол-во на "": 2
Модель: 4308
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 021
|
|
6
|
6520-8106025
|
Крестовина
Кол-во на "": 1
Модель: 6520
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 025
|
|
7
|
53205-8106032
|
Тройник (сварка)
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 032
|
|
9
|
4308-8106095
|
Трубопровод
Кол-во на "": 1
Модель: 4308
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 095
|
|
12
|
4308-8106810
|
Переходник
Кол-во на "": 1
Модель: 4308
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 810
|
|
18
|
4308-8106283
|
Угольник
Кол-во на "": 2
Модель: 4308
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 283
|
|
19
|
4308-1104159
|
Рукав
Кол-во на "": 1
Модель: 4308
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 159
|
|
20
|
5320-3414074
|
Накладка защитная
Кол-во на "": 1
Модель: 5320
Группа: Управление рулевое
Подгруппа: Тяги рулевые
Порядковый номер детали: 074
|
|
21
|
53205-3506030
|
Втулка
Кол-во на "": 2
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 030
|
|
22
|
53205-3506433
|
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
Кол-во на "": 4
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 433
|
|
24
|
4308-8106044-10
|
Кронштейн выпускной трубы
Кол-во на "": 1
Модель: 4308
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 044
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
25
|
53205-8106050
|
Хомут
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 050
|
|
26
|
53205-8106051
|
Стремянка хомута
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 051
|
|
27
|
53215-8106053
|
Труба выпускная
Кол-во на "": 1
Модель: 53215
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 053
|
|
28
|
53205-8106056
|
Рукав
Кол-во на "": 2
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 056
|
|
30
|
6460-8106057
|
Шланг отопителя подводящий в сборе
Кол-во на "": 1
Модель: 6460
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 057
|
|
33
|
4308-8106065
|
Штуцер подводящий
Кол-во на "": 1
Модель: 4308
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 065
|
|
34
|
4308-8106070
|
Патрубок угловой
Кол-во на "": 1
Модель: 4308
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 070
|
|
35
|
4308-8106086
|
Штуцер отводящий
Кол-во на "": 1
Модель: 4308
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 086
|
|
36
|
4308-8106090
|
Патрубок
Кол-во на "": 1
Модель: 4308
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 090
|
|
38
|
4308-8106458
|
Рукав
Кол-во на "": 1
Модель: 4308
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 458
|
|
40
|
5320-8120149
|
Оболочка шланга
Кол-во на "": 5
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Трубопроводы
Порядковый номер детали: 149
|
|
71
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 13
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
73
|
1/60439/21
|
Болт М8-6gх35
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
76
|
1/59705/21
|
Болт М10х1,25-6gх20
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
77
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
81
|
1/58962/21
|
Гайка М6-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
82
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 11
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
84
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
85
|
1/05164/73
|
Шайба 6 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
86
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 14
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
87
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 12
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
88
|
1/05194/01
|
Шайба плоская 6х12х1,5
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
89
|
1/05196/01
|
Шайба плоская 8х17
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
97
|
853890
|
Хомут специальный
Кол-во на "": 4
Покрытие: без покрытия
|
|
102
|
864221
|
Кольцо уплотнительное толкателя
Кол-во на "": 1
Покрытие: без покрытия
|
|
104
|
864452
|
Хомут 38,5 специальный
Кол-во на "": 1
Покрытие: без покрытия
|
|
105
|
870920
|
Кляммер 13
Кол-во на "": 1
Покрытие: без покрытия
|
|
117
|
45104810645121
|
Нагреватель 11ТС.451.01.00.00.000
Кол-во на "": 1
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 481
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
118
|
4573753936
|
Электродвигатель с насосом НО 472.3780 АДИГ.062511.001-02
Кол-во на "": 1
Группа: Лебедка
Подгруппа: 4573
Порядковый номер детали: 753
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
119
|
45104810645101
|
Патрубок угловой 14ТС.451.00.00.00.006
Кол-во на "": 1
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 481
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
122
|
45104998010990
|
Хомут ТОRRО 8-12/9-С7W1
Кол-во на "": 1
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 499
|
|
124
|
45104810645122
|
Нагреватель 14ТС.451.11.00.00.000
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 481
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
125
|
45104816645123
|
Нагреватель 14ТС.451.12.00.00.000
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 481
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
130
|
45104998011090
|
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1
Кол-во на "": 2
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 499
|
|
132
|
45104998010890
|
Хомут ТОRRО20-32/12-С7W1
Кол-во на "": 12
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 499
|
