| № поз. |
Номер детали |
Наименование детали |
|
|

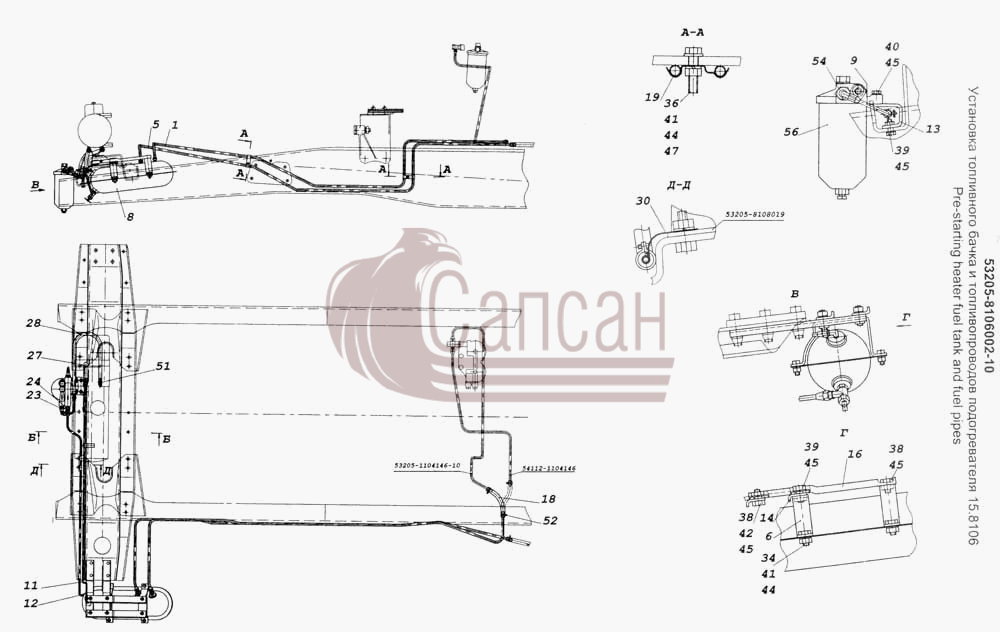

53205-8106002-10
|
Установка топливного бачка и топливопроводов подогревателя 15.8106
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 002
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
53205-1015564-10
|
Трубка подводящая
Кол-во на "": 1
Модель: 53205
Группа: Двигатель
Подгруппа: Подогреватель пусковой двигателя
Порядковый номер детали: 564
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
53205-1015570
|
Трубка сливная в сборе
Кол-во на "": 1
Модель: 53205
Группа: Двигатель
Подгруппа: Подогреватель пусковой двигателя
Порядковый номер детали: 570
|
|
6
|
53205-1015684
|
Кронштейн (сварка)
Кол-во на "": 2
Модель: 53205
Группа: Двигатель
Подгруппа: Подогреватель пусковой двигателя
Порядковый номер детали: 684
|
|
8
|
53205-8106262
|
Бачок топливный в сборе
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 262
|
|
9
|
53205-8106270
|
Трубка топливная в сборе
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 270
|
|
11
|
53205-8106365
|
Трубка сливная в сборе
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 365
|
|
12
|
53205-8106810
|
Трубка подводящая в сборе
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 810
|
|
13
|
53205-8106815
|
Кронштейн фильтра (сварка)
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 815
|
|
15
|
5320-1015283
|
Угольник поперечный
Кол-во на "": 2
Модель: 5320
Группа: Двигатель
Подгруппа: Подогреватель пусковой двигателя
Порядковый номер детали: 283
|
|
16
|
5320-1015615
|
Угольник продольный
Кол-во на "": 2
Модель: 5320
Группа: Двигатель
Подгруппа: Подогреватель пусковой двигателя
Порядковый номер детали: 615
|
|
18
|
5320-1104102
|
Рукав соединительный топливопроводов
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 102
|
|
19
|
5320-1104119
|
Скоба крепления топливопроводов
Кол-во на "": 2
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 119
|
|
23
|
53205-8106421
|
Штуцер
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 421
|
|
24
|
53205-8106422
|
Штуцер
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 422
|
|
27
|
53205-8106425
|
Рукав
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 425
|
|
28
|
53205-8106426
|
Рукав
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 426
|
|
30
|
53205-8106427
|
Скоба
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 427
|
|
34
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
36
|
1/60439/21
|
Болт М8-6gх35
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
38
|
1/59705/21
|
Болт М10х1,25-6gх20
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
39
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
40
|
1/59709/21
|
Болт М10х1,25-6gх35
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
41
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
42
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
44
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 6
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
45
|
1/05168/73
|
Шайба 10 пружинная
Кол-во на "": 10
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
47
|
1/05196/01
|
Шайба плоская 8х17
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
51
|
1/01687/90
|
Хомут 15,5 в сборе
Кол-во на "": 4
Крепежная деталь: да
Материал: смешанные материалы (сборка)
Покрытие: без покрытия
|
|
52
|
1/01688/90
|
Хомут 19 в сборе
Кол-во на "": 2
Крепежная деталь: да
Материал: смешанные материалы (сборка)
Покрытие: без покрытия
|
|
54
|
853965
|
Угольник 6 ввертный
Кол-во на "": 1
Покрытие: без покрытия
|
|
56
|
433101-1015630-01
|
Фильтр тонкой очистки топлива жидкостного подогревателя
Кол-во на "": 1
Модель: 433101
Группа: Двигатель
Подгруппа: Подогреватель пусковой двигателя
Порядковый номер детали: 630
|
