| № поз. |
Номер детали |
Наименование детали |
|
|

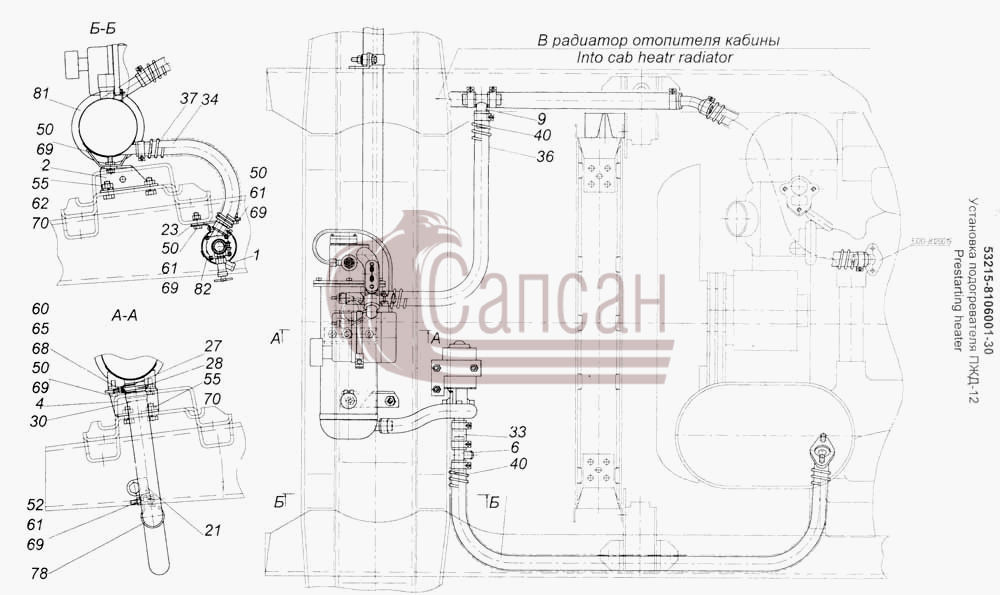

53215-8106001-30
|
Установка подогревателя ПЖД-12
Модель: 53215
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 001
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
5320-8105010
|
Кран сливной в сборе
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: 8105
Порядковый номер детали: 010
|
|
2
|
53205-8106019
|
Кронштейн левый (сварка)
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 019
|
|
4
|
53205-8106021
|
Кронштейн правый (сварка)
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 021
|
|
6
|
53205-8106025
|
Тройник
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 025
|
|
9
|
53205-8106032
|
Тройник (сварка)
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 032
|
|
21
|
53205-8106044
|
Кронштейн крепления выхлопной трубы
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 044
|
|
23
|
53205-8106046
|
Кронштейн насоса
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 046
|
|
27
|
53205-8106050
|
Хомут
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 050
|
|
28
|
53205-8106051
|
Стремянка хомута
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 051
|
|
30
|
53215-8106053
|
Труба выпускная
Кол-во на "": 1
Модель: 53215
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 053
|
|
33
|
53205-8106056
|
Рукав
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 056
|
|
34
|
53205-8106057
|
Рукав
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 057
|
|
35
|
53205-8106058
|
Рукав
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 058
|
|
36
|
53205-8106059
|
Рукав
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 059
|
|
37
|
53205-8106060
|
Оболочка
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 060
|
|
40
|
5320-8120149
|
Оболочка шланга
Кол-во на "": 3
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Трубопроводы
Порядковый номер детали: 149
|
|
50
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
52
|
1/60439/21
|
Болт М8-6gх35
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
55
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
60
|
1/58962/21
|
Гайка М6-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
61
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
62
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
65
|
1/05194/01
|
Шайба плоская 6х12х1,5
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
68
|
1/05164/73
|
Шайба 6 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
69
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 7
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
70
|
1/05168/73
|
Шайба 10 пружинная
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
74
|
1/01690/90
|
Хомут 25
Кол-во на "": 10
Крепежная деталь: да
Материал: смешанные материалы (сборка)
Покрытие: без покрытия
|
|
78
|
864452
|
Хомут 38,5 специальный
Кол-во на "": 1
Покрытие: без покрытия
|
|
81
|
ПЖД12Б-1015020
|
Котел (см. ПЖД12Б-1015010-20ГЧ)
Кол-во на "": 1
Модель: ПЖД12Б
Группа: Двигатель
Подгруппа: Подогреватель пусковой двигателя
Порядковый номер детали: 020
|
|
82
|
35.3730010
|
Электродвигатель с насосом в сборе
Кол-во на "": 1
Модель: 35
Группа: Электрооборудование
Подгруппа: Электродвигатели (электродвигатель отопителя) или розетка прицепа штепсельная
Порядковый номер детали: 010
|
