| № поз. |
Номер детали |
Наименование детали |
|
|
65115-8106006
|

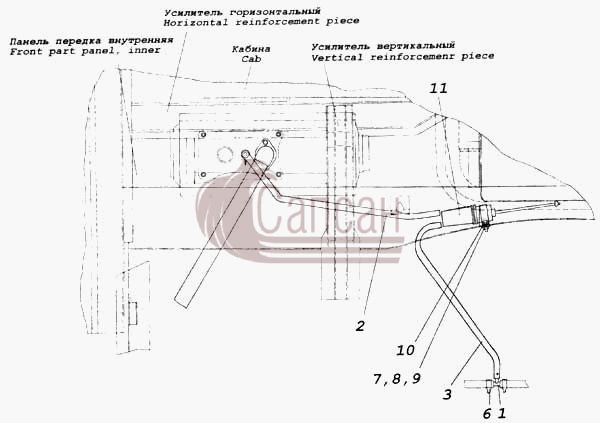

Установка насоса, топливопроводов отопителя ОН-32Д-24
Модель: 65115
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 006
|
|
1
|
65115-8106124
|
Тройник
Кол-во на "": 1
Модель: 65115
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 124
|
|
2
|
43118-8106110
|
Рукав
Кол-во на "": 1
Модель: 43118
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 110
|
|
3
|
43118-8106112
|
Рукав
Кол-во на "": 1
Модель: 43118
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 112
|
|
6
|
1/01685/90
|
Хомут 12
Кол-во на "": 6
Примечание:
Крепежная деталь: да
Материал: смешанные материалы (сборка)
Покрытие: без покрытия
|
|
7
|
1/32739/01
|
Винт М5-6gх10
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
8
|
1/58964/11
|
Гайка М5-6Н
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
9
|
1/11954/73
|
Шайба 5 пружинная
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
10
|
1/05193/01
|
Шайба плоская 5,45х10х1
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
11
|
0225-10-00-000
|
Насос топливный
Кол-во на "": 1
|
