| № поз. |
Номер детали |
Наименование детали |
|
|
4310-4502010
|
Вал карданный лебедки передний в сборе
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 010
|
|
|
4310-4502110-01
|
Вал карданный задний в сборе
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 110
|
|
|
4310-4502210
|
Вал карданный промежуточный в сборе
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 210
|
|
|

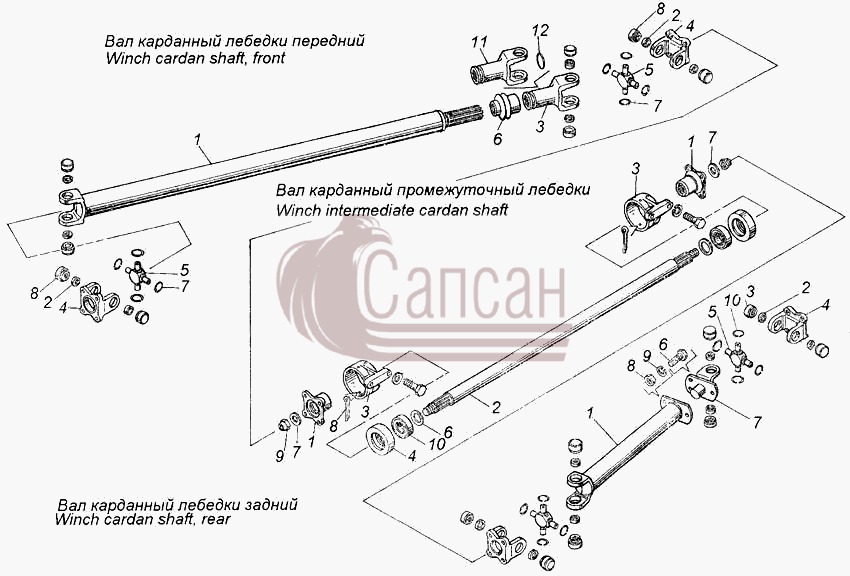

Валы карданные лебедки
|
Валы карданные лебедки
|
|
1
|
4310-4204074-10
|
Фланец промежуточного карданного вала лебедки
Кол-во на "": 2
Модель: 4310
Группа: Спецоборудование
Подгруппа: 4204
Порядковый номер детали: 074
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
4310-4502015
|
Вал карданный
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 015
|
|
1
|
4310-4502115-10
|
Вал карданный
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 115
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
4310-4502032
|
Сальник в сборе
Кол-во на "": 8
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 032
|
|
2
|
4310-4502032
|
Сальник в сборе
Кол-во на "": 8
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 032
|
|
2
|
4310-4502215
|
Вал промежуточный
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 215
|
|
3
|
4310-4502047
|
Вилка скользящая в сборе
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 047
|
|
3
|
4310-4502217
|
Кронштейн
Кол-во на "": 2
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 217
|
|
3
|
704902КБУС10
|
Подшипник
Кол-во на "": 8
Покрытие: лужение
|
|
4
|
4310-4502023
|
Фланец
Кол-во на "": 2
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 023
|
|
4
|
4310-4502023
|
Фланец
Кол-во на "": 2
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 023
|
|
4
|
4310-4502219
|
Подушка опоры
Кол-во на "": 2
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 219
|
|
5
|
4310-4502030
|
Крестовина
Кол-во на "": 2
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 030
|
|
5
|
4310-4502030
|
Крестовина
Кол-во на "": 2
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 030
|
|
6
|
4310-4502051
|
Болт
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 051
|
|
6
|
4310-4502090
|
Муфта
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 090
|
|
6
|
4310-4502237
|
Шайба
Кол-во на "": 2
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 237
|
|
7
|
1/05204/01
|
Шайба плоская 21х35х4
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
7
|
4310-4502149-10
|
Вилка
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 149
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
862805
|
Кольцо упорное
Кол-во на "": 8
Покрытие: без покрытия
|
|
8
|
1/07964/01
|
Шплинт разводной 3х20
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
8
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
8
|
704902КБУС10
|
Подшипник
Кол-во на "": 8
Покрытие: лужение
|
|
9
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 1
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
9
|
853503
|
Гайка фланца
Кол-во на "": 2
Покрытие: без покрытия
|
|
10
|
180206С9
|
Подшипник
Кол-во на "": 2
Покрытие: воронение
|
|
10
|
862805
|
Кольцо упорное
Кол-во на "": 8
Покрытие: без покрытия
|
|
11
|
4310-4502048
|
Вилка
Кол-во на "": 1
Модель: 4310
Группа: Лебедка
Подгруппа: Валы карданные привода лебедки
Порядковый номер детали: 048
|
|
12
|
1/01604/01
|
Заглушка
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
