| № поз. |
Номер детали |
Наименование детали |
|
|

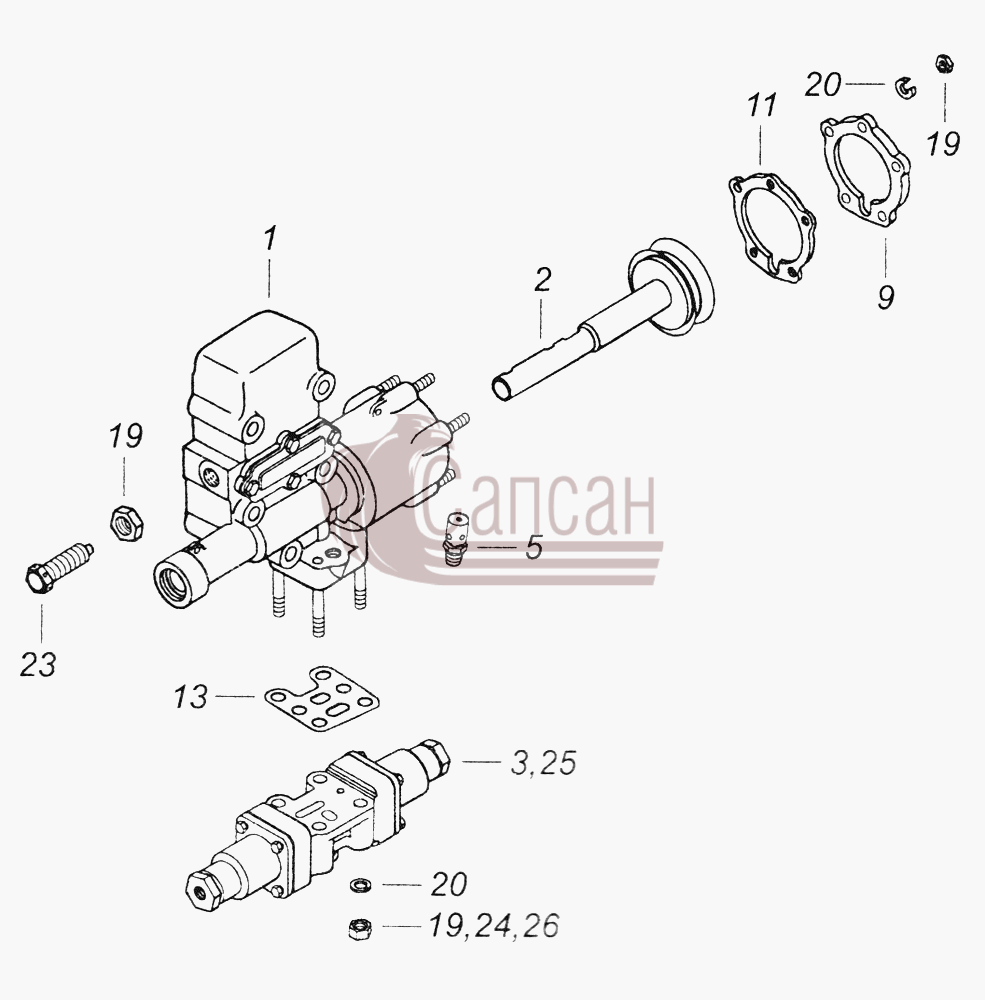

15.1771010
|
Механизм переключения делителя передач в сборе
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 010
|
|
|
15.1771010-10
|
Механизм переключения делителя передач в сборе
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
15.1771010-20
|
Механизм переключения делителя передач
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
15.1771020
|
Корпус механизма переключения делителя передач в сборе
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 020
|
|
1
|
15.1771020-20
|
Корпус механизма переключения делителя передач
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 020
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
15.1771050
|
Поршень цилиндра механизма переключения с манжетами в сборе
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 050
|
|
3
|
15.1772010
|
Воздухораспределитель механизма переключения в сборе
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 010
|
|
5
|
15.1772370
|
Сапун с клапаном в сборе
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 370
|
|
9
|
15.1771074
|
Крышка цилиндра
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 074
|
|
11
|
15.1771076
|
Прокладка крышки цилиндра
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 076
|
|
13
|
15.1772026
|
Прокладка корпуса воздухораспределителя
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 026
|
|
16
|
4599311132
|
Пробка КГ 1/4" ОСТ 37.001.178-82
Кол-во на "": 1
Группа: Лебедка
Подгруппа: 4599
Порядковый номер детали: 311
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
17
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 9
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
1/07913/11
|
Гайка низкая М14х1,5-6Н
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
1/26427/01
|
Шайба плоская 8,45х12х1
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
21
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 9
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
23
|
870013
|
Болт установочный М14х1,5-6Нх50
Кол-во на "": 2
Покрытие: без покрытия
|
|
24
|
45104992500800
|
Винт М8-6gх40 ГОСТ 11738-84 КИСМ
Кол-во на "": 4
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 499
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
25
|
45104170000500
|
Воздухораспределитель В2111-4.00.000В Саратовдизель-аппарат
Кол-во на "": 1
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 417
|
|
26
|
45104991019802
|
Болт DIN 912-М8х40-8.8 356-71198-02 БенЗАН
Кол-во на "": 4
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 499
|
