| № поз. |
Номер детали |
Наименование детали |
|
|

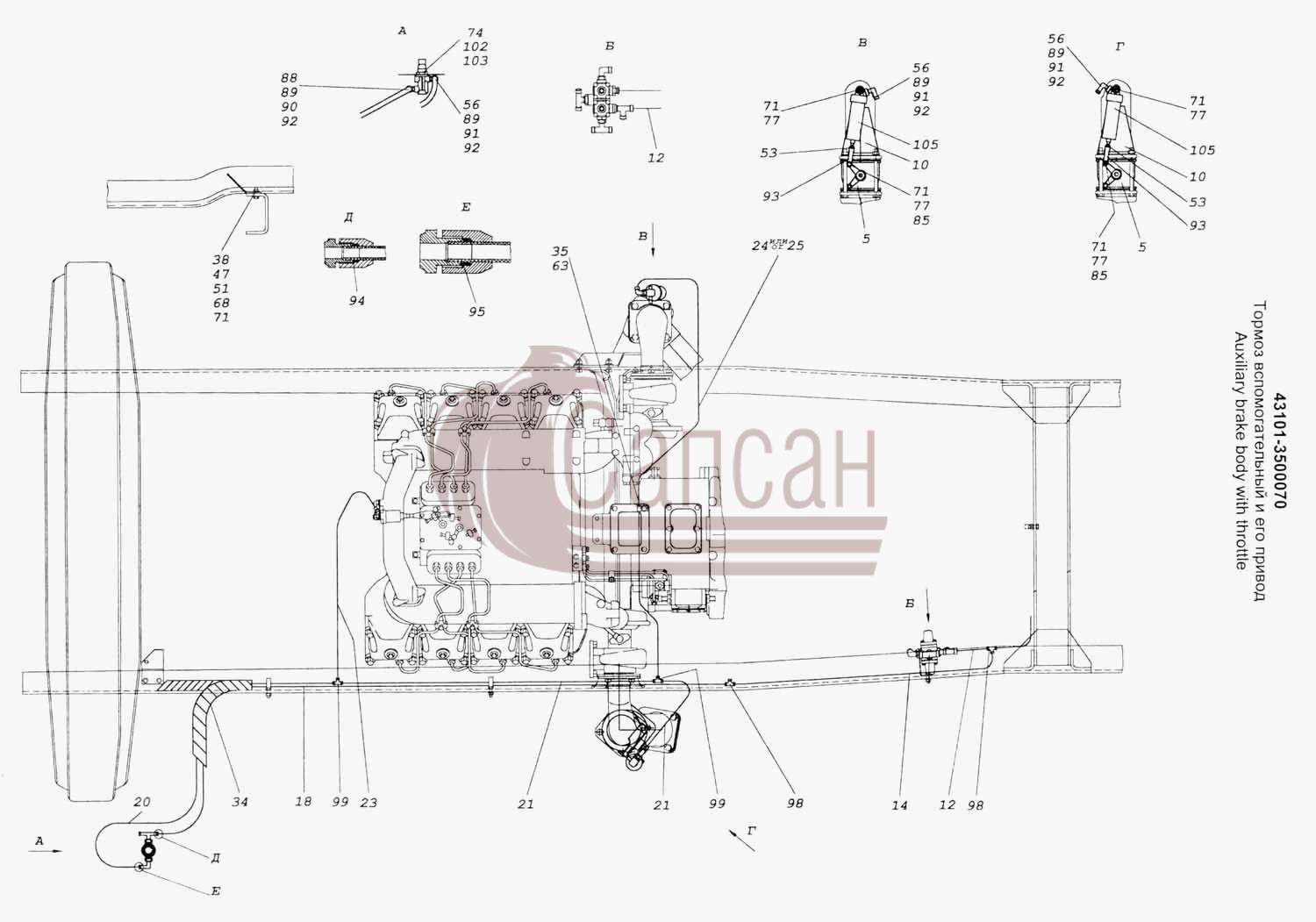

43101-3500070
|
Тормоз вспомогательный и его привод
Модель: 43101
Группа: Тормоза
Подгруппа: 3500
Порядковый номер детали: 070
|
|
5
|
53205-3570014
|
Корпус вспомогательного тормоза с заслонкой в сборе
Кол-во на "": 2
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 014
|
|
10
|
53205-3570100
|
Кронштейн цилиндра в сборе
Кол-во на "": 2
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 100
|
|
12
|
53205-3506049
|
Трубка в сборе
Кол-во на "": 1
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 049
|
|
14
|
53205-3506214
|
Трубка
Кол-во на "": 1
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 214
|
|
18
|
53205-3506327
|
Держатель пучка проводов
Кол-во на "": 1
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 327
|
|
20
|
53205-3570230
|
Трубка в сборе
Кол-во на "": 1
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 230
|
|
21
|
53205-3570107
|
Трубка в сборе
Кол-во на "": 2
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 107
|
|
23
|
53205-3570120
|
Трубка в сборе
Кол-во на "": 1
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 120
|
|
24
|
53205-3570160
|
Трубка в сборе
Кол-во на "": 1
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 160
|
|
25
|
54115-3570194-16
|
Трубка в сборе
Кол-во на "": 1
Модель: 54115
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 194
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
47
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
51
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
53
|
1/61023/11
|
Гайка М8-6Н низкая
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
56
|
1/07912/11
|
Гайка низкая М12х1,5-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
63
|
1/04181/00
|
Скоба закрытая
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: без покрытия
|
|
68
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 3
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
71
|
1/05196/01
|
Шайба плоская 8х17
Кол-во на "": 7
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
74
|
1/05208/01
|
Шайба плоская 30х54
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
77
|
1/07963/01
|
Шплинт разводной 3х15
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
80
|
853922
|
Скоба
Кол-во на "": 1
Покрытие: без покрытия
|
|
85
|
853784-01
|
Палец
Кол-во на "": 2
Покрытие: без покрытия
|
|
88
|
864892
|
Тройник ввертный симметричный
Кол-во на "": 1
Покрытие: без покрытия
|
|
89
|
861022
|
Шайба 10
Кол-во на "": 4
Покрытие: без покрытия
|
|
90
|
853962
|
Переходник ввертный
Кол-во на "": 1
Покрытие: без покрытия
|
|
91
|
861328
|
Угольник
Кол-во на "": 3
Покрытие: без покрытия
|
|
92
|
864204
|
Кольцо уплотнительное
Кол-во на "": 4
Покрытие: без покрытия
|
|
93
|
863400
|
Вилка
Кол-во на "": 2
Покрытие: без покрытия
|
|
94
|
864221
|
Кольцо уплотнительное толкателя
Кол-во на "": 4
Покрытие: без покрытия
|
|
95
|
864269
|
Кольцо уплотнительное
Кол-во на "": 10
Покрытие: без покрытия
|
|
98
|
864919
|
Тройник проходной
Кол-во на "": 2
Покрытие: без покрытия
|
|
99
|
864920
|
Тройник 6 проходной
Кол-во на "": 2
Покрытие: без покрытия
|
|
102
|
100-3537110
|
Кран аварийного растормаживания в сборе
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Краны тормозные с ручным управлением
Порядковый номер детали: 110
|
|
103
|
100-3537139
|
Гайка М26х1,5-6Н
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Краны тормозные с ручным управлением
Порядковый номер детали: 139
|
|
105
|
100-3570210
|
Цилиндр управления заслонкой в сборе
Кол-во на "": 2
Модель: 100
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 210
|
