| № поз. |
Номер детали |
Наименование детали |
|
|

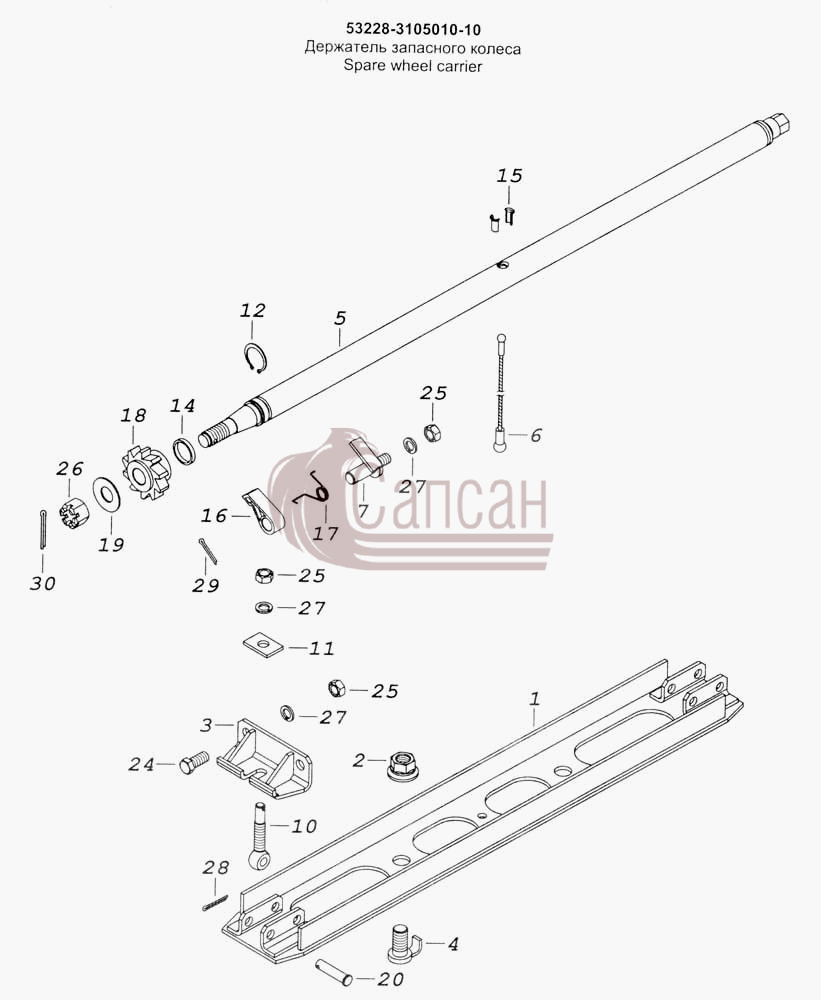

53228-3105010-10
|
Держатель запасного колеса
Модель: 53228
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
53228-3105015-10
|
Опора запасного колеса
Кол-во на "": 1
Модель: 53228
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 015
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
5425-3101040
|
Гайка с шайбой
Кол-во на "": 2
Модель: 5425
Группа: Колеса и ступицы
Подгруппа: Колеса
Порядковый номер детали: 040
|
|
3
|
53228-3105055-10
|
Кронштейн
Кол-во на "": 2
Модель: 53228
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 055
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
53228-3105060-10
|
Болт с упором
Кол-во на "": 2
Модель: 53228
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 060
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
43118-3105849
|
Вал ворота
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 849
|
|
6
|
43118-3105861
|
Канат ворота
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 861
|
|
7
|
43118-3105896
|
Ось
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 896
|
|
10
|
43118-3105058
|
Болт откидной
Кол-во на "": 2
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 058
|
|
11
|
53228-3105059-10
|
Пластина
Кол-во на "": 2
Модель: 53228
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 059
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
14-1701067
|
Кольцо переднего подшипника
Кол-во на "": 1
Модель: 14
Группа: Коробка передач
Подгруппа: Коробка передач
Порядковый номер детали: 067
|
|
14
|
43118-3105853
|
Шайба
Кол-во на "": 1
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 853
|
|
15
|
5410-3105883
|
Вкладыш каната ворота
Кол-во на "": 2
Модель: 5410
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 883
|
|
16
|
5410-3105885
|
Защелка ворота держателя запасного колеса
Кол-во на "": 1
Модель: 5410
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 885
|
|
17
|
5410-3105899
|
Пружина защелки ворота
Кол-во на "": 1
Модель: 5410
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 899
|
|
18
|
5410-3105903
|
Храповик ворота держателя запасного колеса
Кол-во на "": 1
Модель: 5410
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 903
|
|
19
|
5410-3105907
|
Пружина тарельчатая
Кол-во на "": 6
Модель: 5410
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 907
|
|
20
|
43118-3105910
|
Палец
Кол-во на "": 2
Модель: 43118
Группа: Колеса и ступицы
Подгруппа: Держатель запасного колеса
Порядковый номер детали: 910
|
|
24
|
1/13762/21
|
Болт М16х1,5-6gх35
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
25
|
1/21641/21
|
Гайка М16х1,5-6Н
Кол-во на "": 7
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
26
|
853514
|
Гайка М24х1,5-6Н
Кол-во на "": 1
Покрытие: без покрытия
|
|
27
|
1/05172/77
|
Шайба 16 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
28
|
1/07972/01
|
Шплинт 4,7х30
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
29
|
1/07350/01
|
Шплинт 4,7х50
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
30
|
1/07970/01
|
Шплинт 4х30
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
