| № поз. |
Номер детали |
Наименование детали |
|
|
4310-3500011-10
|

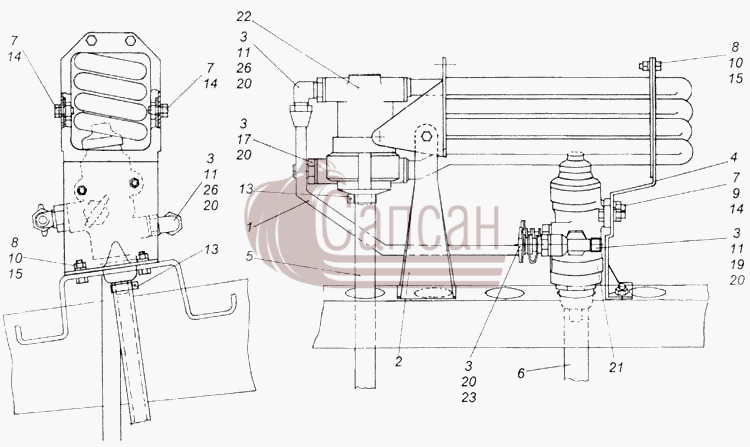

Установка блока подготовки воздуха
Модель: 4310
Группа: Тормоза
Подгруппа: 3500
Порядковый номер детали: 011
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
53205-3506196
|
Трубка
Кол-во на "": 1
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 196
|
|
2
|
4310-3511017-10
|
Кронштейн
Кол-во на "": 1
Модель: 4310
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 017
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
740.1003439
|
Кольцо уплотнительное
Кол-во на "": 5
Модель: 740
Группа: Двигатель
Подгруппа: Головка блока цилиндров
Порядковый номер детали: 439
|
|
4
|
4310-3511018-10
|
Кронштейн
Кол-во на "": 1
Модель: 4310
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 018
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
4310-3511020-10
|
Патрубок
Кол-во на "": 1
Модель: 4310
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 020
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
4310-3512020-10
|
Патрубок
Кол-во на "": 1
Модель: 4310
Группа: Тормоза
Подгруппа: Регулятор давления
Порядковый номер детали: 020
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
8
|
1/59705/21
|
Болт М10х1,25-6gх20
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
9
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
10
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
11
|
1/07268/21
|
Гайка низкая М22х1,5-6Н
Кол-во на "": 3
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
13
|
1/01688/90
|
Хомут 19 в сборе
Кол-во на "": 2
Крепежная деталь: да
Материал: смешанные материалы (сборка)
Покрытие: без покрытия
|
|
14
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
15
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 6
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
17
|
853971
|
Штуцер ввертной
Кол-во на "": 1
Покрытие: без покрытия
|
|
19
|
861016
|
Тройник
Кол-во на "": 1
Покрытие: без покрытия
|
|
20
|
861024
|
Шайба
Кол-во на "": 5
Покрытие: без покрытия
|
|
21
|
206.11900
|
Регулятор давления
Кол-во на "": 1
|
|
22
|
11.3511010
|
Водоотделитель в сборе
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 010
|
|
23
|
16.3515310
|
Клапан контрольного вывода
Кол-во на "": 1
Модель: 16
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 310
|
|
26
|
53205-3511030
|
Угольник
Кол-во на "": 2
Модель: 53205
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 030
|
