| № поз. |
Номер детали |
Наименование детали |
|
|

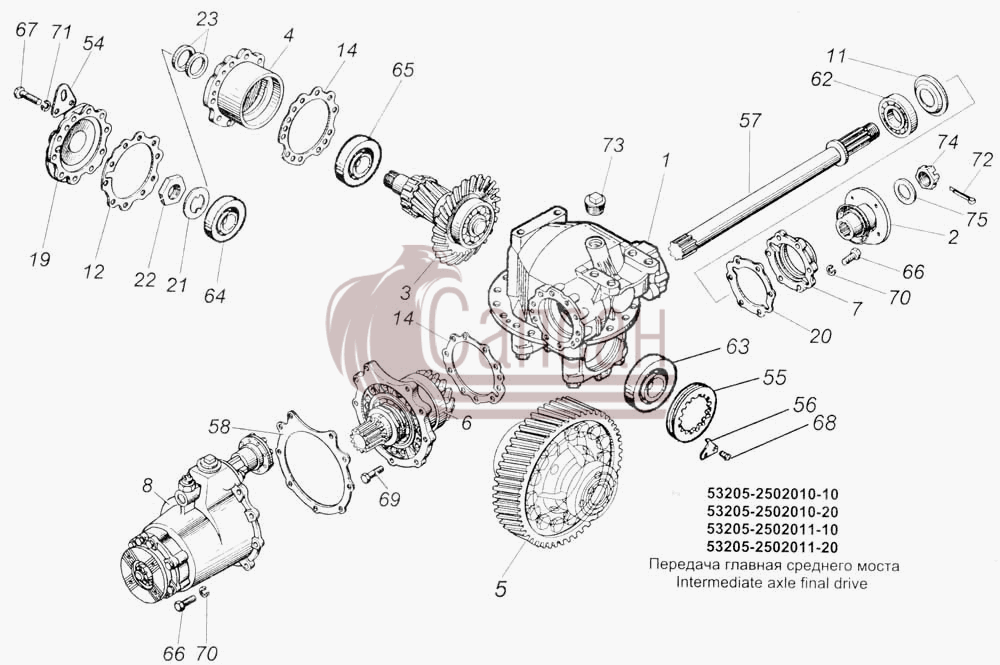

53205-2502010-10
|
Передача главная среднего моста
Модель: 53205
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53205-2502010-20
|
Передача главная среднего моста
Модель: 53205
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53205-2502011-10
|
Передача главная среднего моста
Модель: 53205
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 011
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53205-2502011-20
|
Передача главная среднего моста
Модель: 53205
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 011
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
53205-2402015
|
Картер редуктора заднего моста в сборе
Кол-во на "": 1
Модель: 53205
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 015
|
|
2
|
53205-2402036
|
Фланец ведущего вала в сборе
Кол-во на "": 1
Модель: 53205
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 036
|
|
3
|
53205-2402064-10
|
Шестерня ведомая коническая в сборе
Кол-во на "": 1
Модель: 53205
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 064
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
53205-2402064-20
|
Шестерня ведомая коническая
Модель: 53205
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 064
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
5320-2402108
|
Стакан подшипников в сборе
Кол-во на "": 1
Модель: 5320
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 108
|
|
5
|
53215-2403010-10
|
Дифференциал заднего моста
Кол-во на "": 1
Модель: 53215
Группа: Мост задний
Подгруппа: Дифференциал и полуоси заднего моста
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
53215-2403010-20
|
Дифференциал заднего моста
Кол-во на "": 1
Модель: 53215
Группа: Мост задний
Подгруппа: Дифференциал и полуоси заднего моста
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
53229-2403011-10
|
Дифференциал заднего моста в сборе
Кол-во на "": 1
Модель: 53229
Группа: Мост задний
Подгруппа: Дифференциал и полуоси заднего моста
Порядковый номер детали: 011
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
53229-2403011-20
|
Дифференциал заднего моста
Кол-во на "": 1
Модель: 53229
Группа: Мост задний
Подгруппа: Дифференциал и полуоси заднего моста
Порядковый номер детали: 011
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
5320-2502012
|
Шестерня ведущая коническая в сборе
Кол-во на "": 1
Модель: 5320
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 012
|
|
7
|
5320-2502208
|
Крышка заднего подшипника с сальником в сборе
Кол-во на "": 1
Модель: 5320
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 208
|
|
8
|
53205-2506010
|
Дифференциал межосевой промежуточного моста в сборе
Кол-во на "": 1
Модель: 53205
Группа: Мост средний
Подгруппа: Дифференциал межосевой
Порядковый номер детали: 010
|
|
11
|
5320-2402041
|
Маслоотражатель
Кол-во на "": 1
Модель: 5320
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 041
|
|
12
|
5320-2402047
|
Прокладка
Кол-во на "": 1
Модель: 5320
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 047
|
|
14
|
5320-2402096..100
|
Прокладка регулировочная
Примечание:
Модель: 5320
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 096
Дополнительно: Взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
19
|
5320-2402126
|
Крышка стакана подшипника
Кол-во на "": 1
Модель: 5320
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 126
|
|
20
|
5320-2402225
|
Прокладка крышки
Кол-во на "": 1
Модель: 5320
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 225
|
|
21
|
5320-2402249
|
Шайба опорная
Кол-во на "": 1
Модель: 5320
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 249
|
|
22
|
53205-2402269
|
Гайка подшипника
Кол-во на "": 1
Модель: 53205
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 269
|
|
23
|
53205-2402288..318
|
Втулка регулировочная
Примечание:
Модель: 53205
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 288
Дополнительно: Взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
54
|
5320-2402371
|
Скоба редуктора
Кол-во на "": 1
Модель: 5320
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 371
|
|
55
|
53205-2403040
|
Гайка подшипника
Кол-во на "": 2
Модель: 53205
Группа: Мост задний
Подгруппа: Дифференциал и полуоси заднего моста
Порядковый номер детали: 040
|
|
56
|
5320-2403043
|
Стопор гайки
Кол-во на "": 2
Модель: 5320
Группа: Мост задний
Подгруппа: Дифференциал и полуоси заднего моста
Порядковый номер детали: 043
|
|
57
|
5320-2502201
|
Вал задний промежуточного моста
Кол-во на "": 1
Модель: 5320
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 201
|
|
58
|
5320-2506115
|
Прокладка картера межосевого дифференциала
Кол-во на "": 1
Модель: 5320
Группа: Мост средний
Подгруппа: Дифференциал межосевой
Порядковый номер детали: 115
|
|
62
|
4612134448
|
Подшипник шариковый радиальный однорядный ГОСТ 520-89
Кол-во на "": 1
Подгруппа: 4612
Порядковый номер детали: 134
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
63
|
4624142065
|
Подшипник 6-7516 А1 роликовый конический однорядный
Кол-во на "": 2
Подгруппа: 4624
Порядковый номер детали: 142
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
64
|
4624433829
|
Подшипник роликовый конический однорядный с большим углом конуса ГОСТ 520-89
Кол-во на "": 1
Подгруппа: 4624
Порядковый номер детали: 433
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
65
|
4624434258
|
Подшипник роликовый конический однорядный с большим углом конуса ГОСТ 520-89
Кол-во на "": 1
Подгруппа: 4624
Порядковый номер детали: 434
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
66
|
1/59709/21
|
Болт М10х1,25-6gх35
Кол-во на "": 15
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
67
|
1/55408/21
|
Болт М12х1,25-6gх50
Кол-во на "": 10
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
68
|
1/42376/21
|
Болт М8-6gх12
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
69
|
1/42749/31
|
Болт самоконтрящийся М12х1,25-6gх50
Кол-во на "": 10
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
70
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 15
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
71
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 10
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
72
|
1/07350/01
|
Шплинт 4,7х50
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
73
|
262515
|
Пробка КГ 1/4" ОСТ 37.001.178-82
Кол-во на "": 1
Покрытие: без покрытия
|
|
74
|
853522
|
Гайка прорезная МЗЗх1,5-6Н
Кол-во на "": 1
Покрытие: без покрытия
|
|
75
|
862500
|
Шайба плоская 34х60х6
Кол-во на "": 1
Покрытие: без покрытия
|
