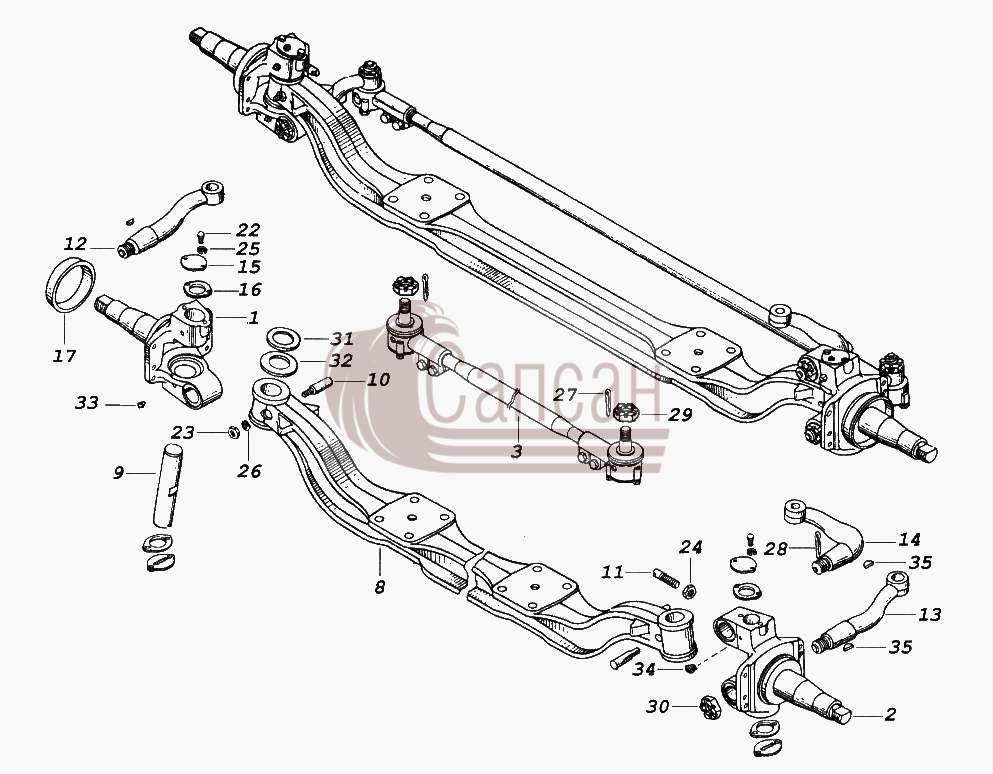

| № поз. |
Номер детали |
Наименование детали |
|
1
|
53205-3001012-10
|
Кулак поворотный правый в сборе
Кол-во на "": 1
Модель: 53205
Группа: Тяги рулевые. Оси передняя и задняя
Подгруппа: Ось передняя и поворотные кулаки
Порядковый номер детали: 012
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
53205-3001013-10
|
Кулак поворотный левый в сборе
Кол-во на "": 1
Модель: 53205
Группа: Тяги рулевые. Оси передняя и задняя
Подгруппа: Ось передняя и поворотные кулаки
Порядковый номер детали: 013
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
5320-3414052
|
Тяга рулевой трапеции в сборе
Кол-во на "": 1
Модель: 5320
Группа: Управление рулевое
Подгруппа: Тяги рулевые
Порядковый номер детали: 052
|
|
8
|
5320-3001010-10
|
Балка передней оси
Кол-во на "": 1
Модель: 5320
Группа: Тяги рулевые. Оси передняя и задняя
Подгруппа: Ось передняя и поворотные кулаки
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
53205-3001019-10
|
Шкворень
Кол-во на "": 2
Модель: 53205
Группа: Тяги рулевые. Оси передняя и задняя
Подгруппа: Ось передняя и поворотные кулаки
Порядковый номер детали: 019
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
10
|
5320-3001025
|
Клин шкворня
Кол-во на "": 2
Модель: 5320
Группа: Тяги рулевые. Оси передняя и задняя
Подгруппа: Ось передняя и поворотные кулаки
Порядковый номер детали: 025
|
|
11
|
5320-3001026
|
Упор поворотного кулака
Кол-во на "": 2
Модель: 5320
Группа: Тяги рулевые. Оси передняя и задняя
Подгруппа: Ось передняя и поворотные кулаки
Порядковый номер детали: 026
|
|
12
|
5320-3001030
|
Рычаг поворотного кулака правый
Кол-во на "": 1
Модель: 5320
Группа: Тяги рулевые. Оси передняя и задняя
Подгруппа: Ось передняя и поворотные кулаки
Порядковый номер детали: 030
|
|
13
|
5320-3001031
|
Рычаг поворотного кулака левый
Кол-во на "": 1
Модель: 5320
Группа: Тяги рулевые. Оси передняя и задняя
Подгруппа: Ось передняя и поворотные кулаки
Порядковый номер детали: 031
|
|
14
|
5320-3001035
|
Рычаг тяги сошки
Кол-во на "": 1
Модель: 5320
Группа: Тяги рулевые. Оси передняя и задняя
Подгруппа: Ось передняя и поворотные кулаки
Порядковый номер детали: 035
|
|
15
|
53205-3001053-10
|
Крышка
Кол-во на "": 4
Модель: 53205
Группа: Тяги рулевые. Оси передняя и задняя
Подгруппа: Ось передняя и поворотные кулаки
Порядковый номер детали: 053
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
16
|
53205-3001055-10
|
Прокладка
Кол-во на "": 4
Модель: 53205
Группа: Тяги рулевые. Оси передняя и задняя
Подгруппа: Ось передняя и поворотные кулаки
Порядковый номер детали: 055
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
17
|
5320-3103050
|
Кольцо манжеты
Кол-во на "": 2
Модель: 5320
Группа: Колеса и ступицы
Подгруппа: Ступицы передних колес
Порядковый номер детали: 050
|
|
22
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
23
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
1/21641/11
|
Гайка М16х1,5-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
25
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
26
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
27
|
1/07350/01
|
Шплинт 4,7х50
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
28
|
1/07979/01
|
Шплинт 5,7х60
Кол-во на "": 3
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
29
|
853514
|
Гайка М24х1,5-6Н
Кол-во на "": 2
Покрытие: без покрытия
|
|
30
|
853515
|
Гайка М30х1,5-6Н
Кол-во на "": 3
Покрытие: без покрытия
|
|
31
|
853638
|
Шайба плоская 46х80х1,5
Кол-во на "": 4
Покрытие: без покрытия
|
|
32
|
853639
|
Шайба плоская 46х80х0,25 регулировочная
Кол-во на "": 2
Покрытие: без покрытия
|
|
33
|
864006
|
Масленка 1.3.Ц6хр.ГОСТ 19853-74
Кол-во на "": 2
Покрытие: без покрытия
|
|
34
|
860009
|
Масленка 2.3.45 Ц6. хр.
Кол-во на "": 2
Покрытие: без покрытия
|
|
35
|
870817
|
Шпонка сегментная 8х11х28
Кол-во на "": 3
Покрытие: без покрытия
|
