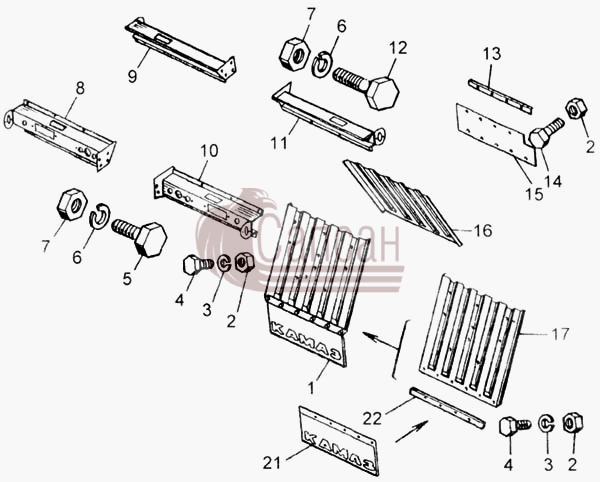

| № поз. |
Номер детали |
Наименование детали |
|
1
|
5511-8404268
|
Брызговик заднего крыла в сборе
Кол-во на "": 2
Кол-во на "": 2
Модель: 5511
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 268
|
|
2
|
1/58962/11
|
Гайка М6-6Н
Кол-во на "": 40
Кол-во на "": 40
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
3
|
1/05164/73
|
Шайба 6 пружинная
Кол-во на "": 40
Кол-во на "": 40
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
4
|
1/09022/21
|
Болт М6-6gх16
Кол-во на "": 24
Кол-во на "": 24
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
5
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 8
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
6
|
1/05168/73
|
Шайба 10 пружинная
Кол-во на "": 16
Кол-во на "": 16
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
7
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 16
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
8
|
65115-8404290-10
|
Кронштейн брызговика задний правый
Кол-во на "": 1
Кол-во на "": 1
Модель: 65115
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 290
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
65115-8404270
|
Кронштейн брызгоника правый
Кол-во на "": 1
Кол-во на "": 1
Модель: 65115
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 270
|
|
10
|
65115-8404291-10
|
Кронштейн брызговика задний левый
Кол-во на "": 1
Кол-во на "": 1
Модель: 65115
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 291
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
11
|
65115-8404271
|
Кронштейн брызговика левый
Кол-во на "": 1
Кол-во на "": 1
Модель: 65115
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 271
|
|
12
|
1/59709/21
|
Болт М10х1,25-6gх35
Кол-во на "": 8
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
13
|
5511-8404286
|
Пластина
Кол-во на "": 4
Кол-во на "": 4
Модель: 5511
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 286
|
|
14
|
1/09024/21
|
Болт М6-6gх20
Кол-во на "": 16
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
5511-8404284
|
Уплотнитель брызговика
Кол-во на "": 4
Кол-во на "": 4
Модель: 5511
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 284
|
|
16
|
5511-8404280
|
Щиток брызговика задний
Кол-во на "": 2
Кол-во на "": 2
Модель: 5511
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 280
|
|
17
|
5511-8404280
|
Щиток брызговика задний
Кол-во на "": 1
Кол-во на "": 1
Модель: 5511
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 280
|
|
21
|
5511-8404282
|
Фартук
Кол-во на "": 1
Кол-во на "": 1
Модель: 5511
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 282
|
|
22
|
5511-8404283
|
Пластина крепления фартука
Кол-во на "": 1
Кол-во на "": 1
Модель: 5511
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 283
|
