| № поз. |
Номер детали |
Наименование детали |
|
|
5460-2700001-20
|

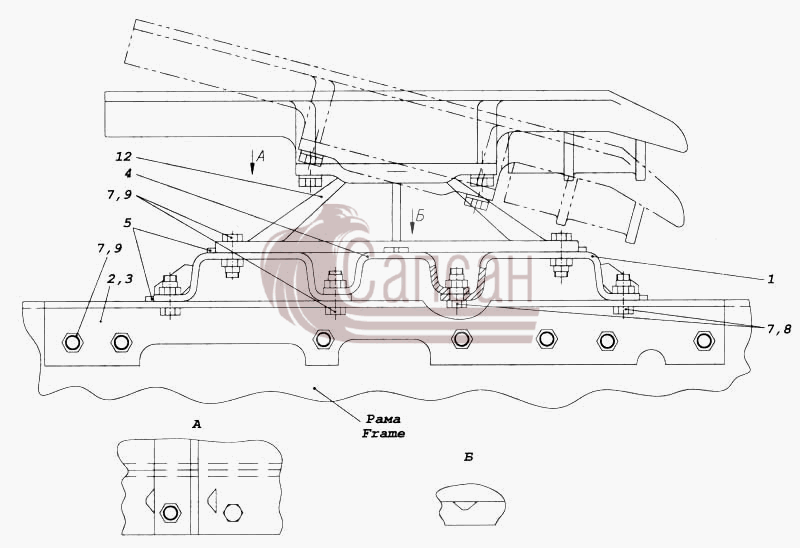

Установка седельно-сцепного устройства
Модель: 5460
Группа: Устройство седельное
Подгруппа: 2700
Порядковый номер детали: 001
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
6460-2702100-12
|
Плита N1
Кол-во на "": 2
Модель: 6460
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 100
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
5460-2702182
|
Кронштейн правый
Кол-во на "": 1
Модель: 5460
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 182
|
|
3
|
5460-2702183
|
Кронштейн левый
Кол-во на "": 1
Модель: 5460
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 183
|
|
4
|
6460-2702102-12
|
Подкладка
Кол-во на "": 2
Модель: 6460
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 102
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
6460-2702187
|
Упор седла
Кол-во на "": 10
Модель: 6460
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 187
|
|
7
|
251649
|
Гайка М16х1,5-6Н ОСТ 37.001.197-97
Кол-во на "": 38
Покрытие: без покрытия
|
|
8
|
1/13905/21
|
Болт М16х1,25-6gх40
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
9
|
1/13915/21
|
Болт М16х1,5-6gх45
Кол-во на "": 30
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
64221-2702010-01
|
Устройство седельно-сцепное
Кол-во на "": 1
Модель: 64221
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 010
|
