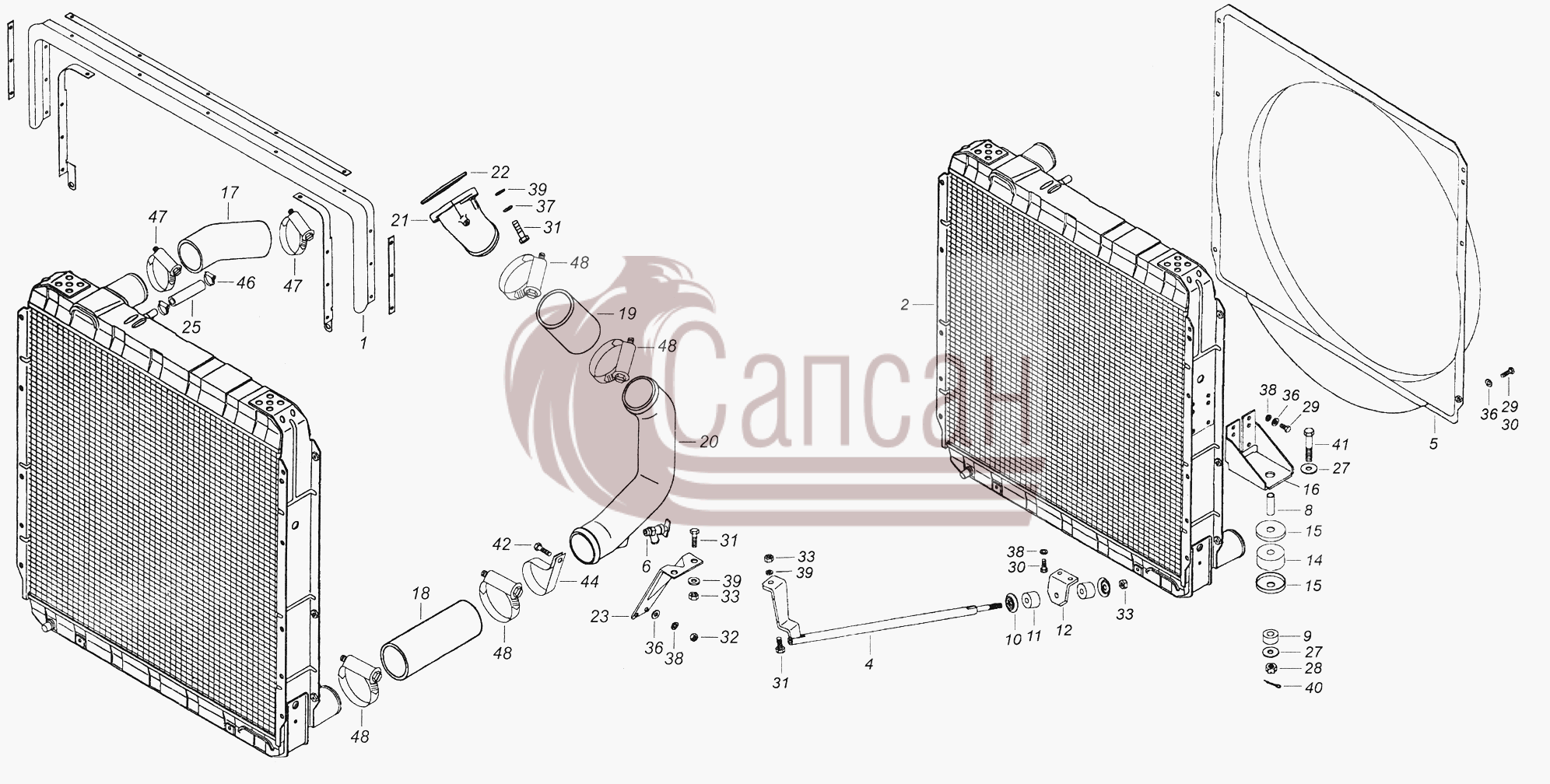

53205-1300023 Установка радиатора

53205-1300023 Установка радиатораКамАЗ-43261 (Евро-1, 2)
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
1 5320-1301003 Установка уплотнителей в сборе
2 54115-1301010-10 Радиатор в сборе
4 53205-1302034 Тяга крепления радиатора в сборе
5 53205-1309010 Кожух вентилятора с накладкой в сборе
6 5320-8105010-01 Кран сливной в сборе
8 5320-1302031 Втулка распорная
9 5320-1302037 Подушка крепления радиатора
10 5320-1302038 Чашка буфера тяги
11 5320-1302040 Буфер тяги крепления радиатора
12 54115-1302047 Кронштейн
14 5320-1302060 Подушка подвески радиатора
15 5320-1302062 Чашка подвески радиатора
16 54115-1302077-10 Кронштейн подвески радиатора
17 5320-1303010-01 Рукав
18 5320-1303026-01 Рукав
19 5320-1303027-01 Рукав
20 5320-1303028 Колено подводящего патрубка водяного трубопровода
21 54115-1303058-10 Патрубок подводящий водяного трубопровода
22 5320-1303063 Прокладка подводящего патрубка
23 54115-1303079-01 Кронштейн крепления колена подводящего трубопровода
25 5320-1311063-02 Рукав
27 252045 Шайба плоская 12х34 ОСТ 37.001.144-96
28 250977 Гайка М12х1,25-6Н ОСТ 37.001.108-93
29 1/60432/21 Болт М8-6gх16
30 1/60434/21 Болт М8-6gх20
31 1/13069/21 Болт М10х1,25-6gх30
32 1/61008/11 Гайка М8х1,25-6Н
33 1/21647/11 Гайка М10х1,25-6Н
36 1/05196/01 Шайба плоская 8х17
37 1/26386/01 Шайба плоская 10,6х18х2
38 1/05166/77 Шайба 8 пружинная
39 1/05168/77 Шайба 10 пружинная
40 1/07336/01 Шплинт 3х25
41 853032 Болт М12х1,25-6gх65
42 853062 Болт М8-6gх45
44 853897 Хомут 75
46 451049980111090 Хомут TORRO 12-22/19-C7W1
47 451049980110590 Хомут TORRO 60-80/12-C7W1
48 451049980110690 Хомут TORRO 70-90/12-C7W1
